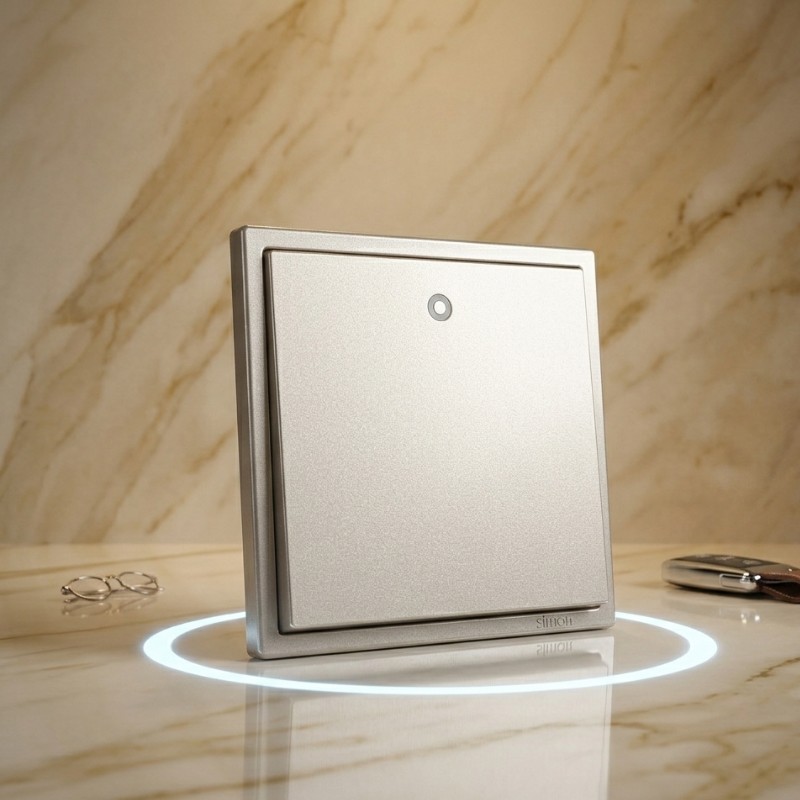

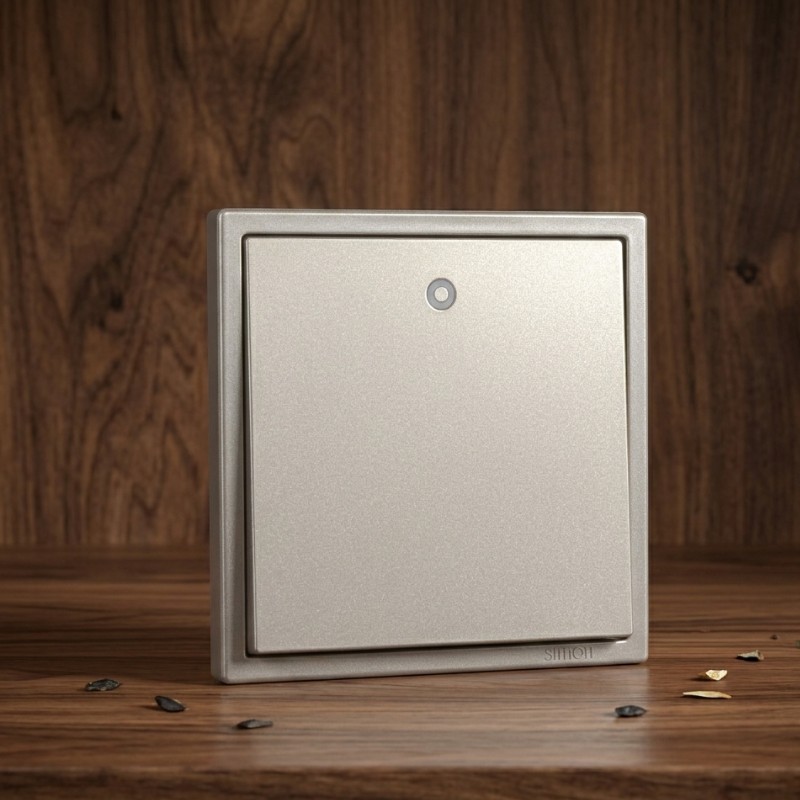

Module Công Tắc 20A Đảo Chiều Simon I7 Mã 702024-46 (màu Sâm Panh – Champagne) là dòng Công tắc - Ổ cắm vuông cao cấp thuộc thiết bị điện Simon Series i7 – thương hiệu Tây Ban Nha. Sản phẩm được thiết kế chuyên dụng cho thiết bị công suất lớn, cho phép điều khiển từ 2 vị trí khác nhau, tích hợp đèn LED định vị giúp dễ dàng sử dụng trong điều kiện thiếu sáng.

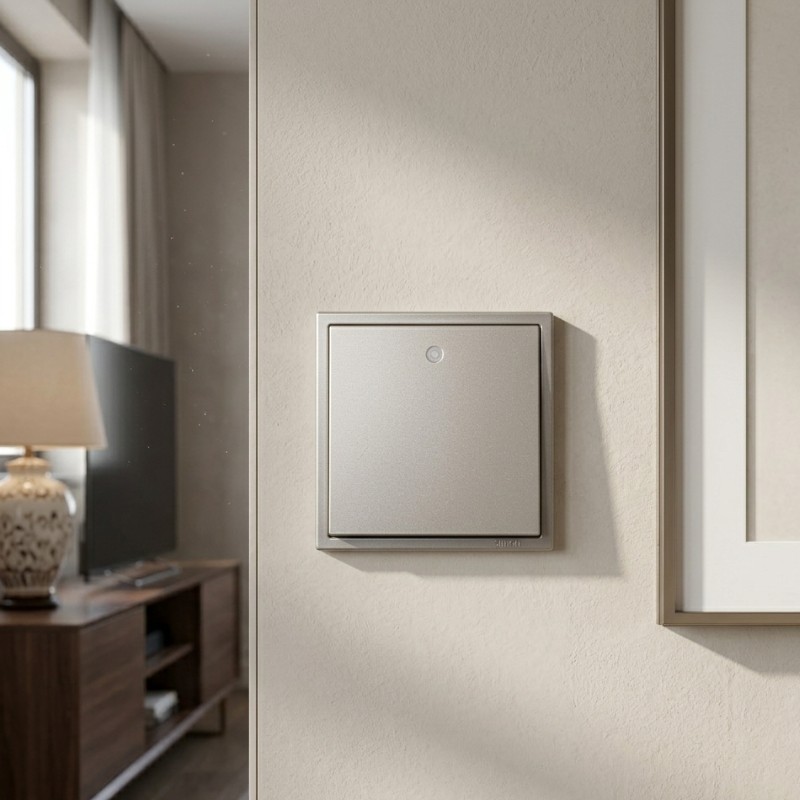

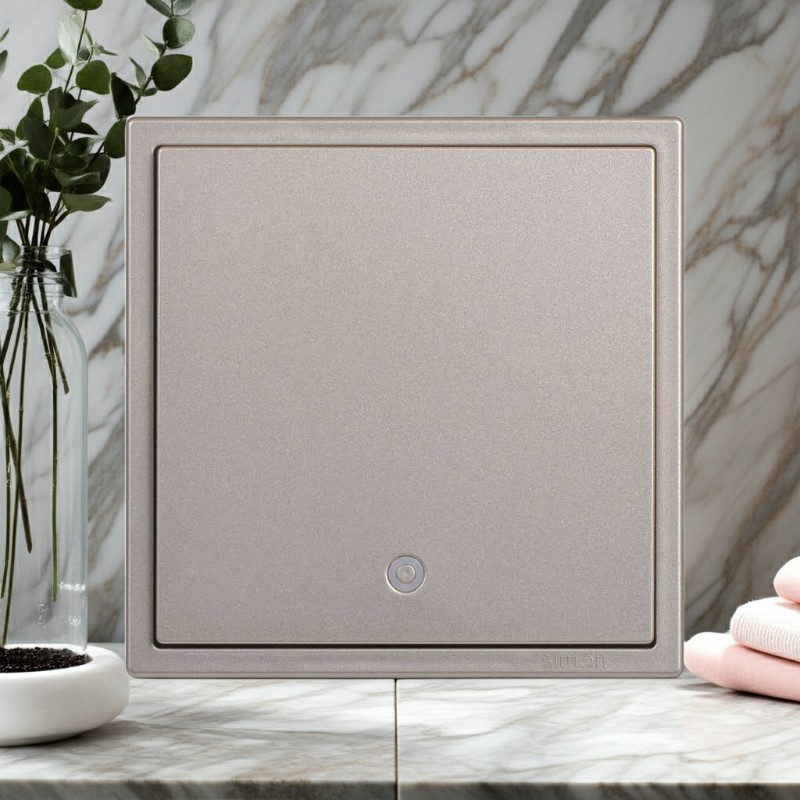

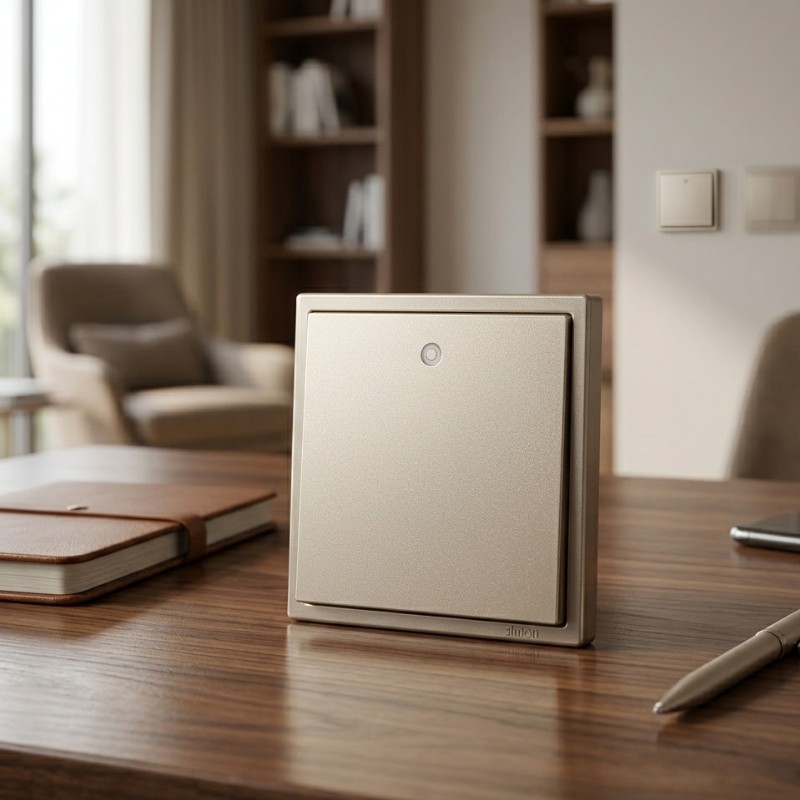

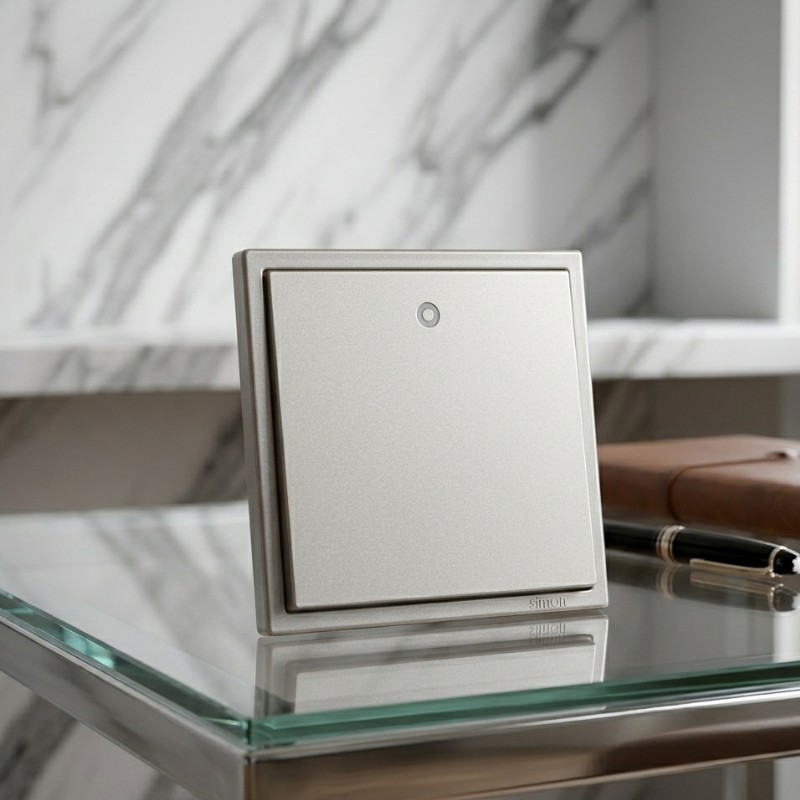

Thiết kế vuông Sâm Panh sang trọng – Đồng bộ kiến trúc cao cấp

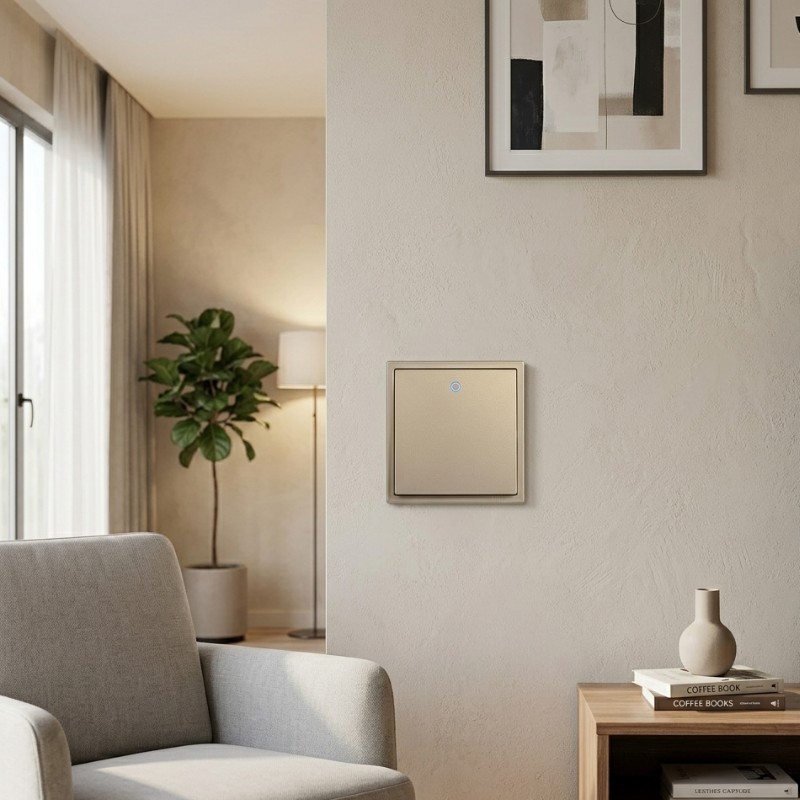

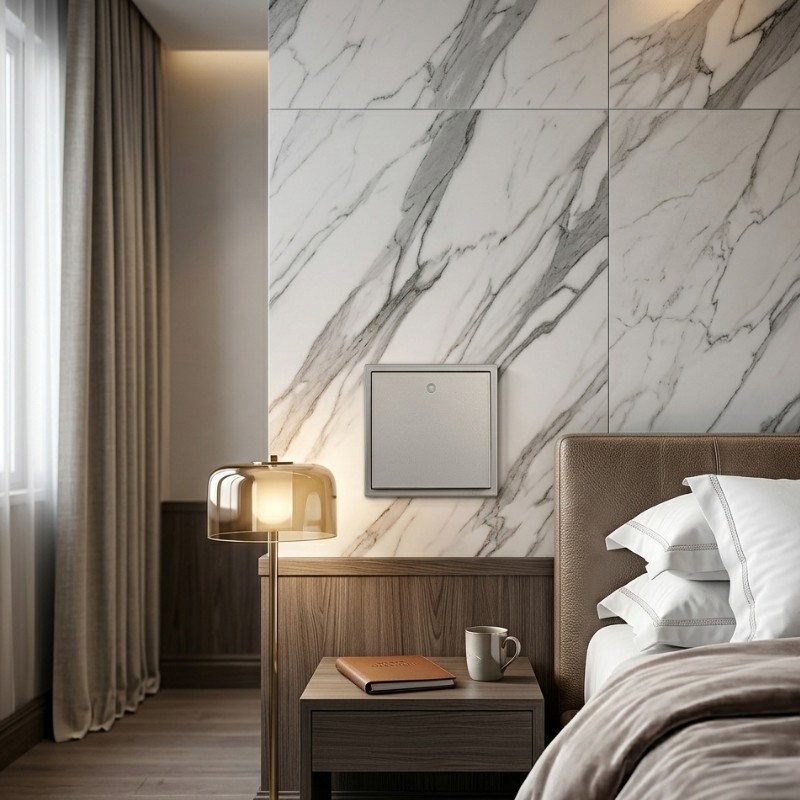

• Màu Sâm Panh ánh kim tinh tế, phù hợp biệt thự, căn hộ cao cấp, khách sạn, resort

• Thiết kế vuông chuẩn châu Âu, bề mặt phẳng, liền khối

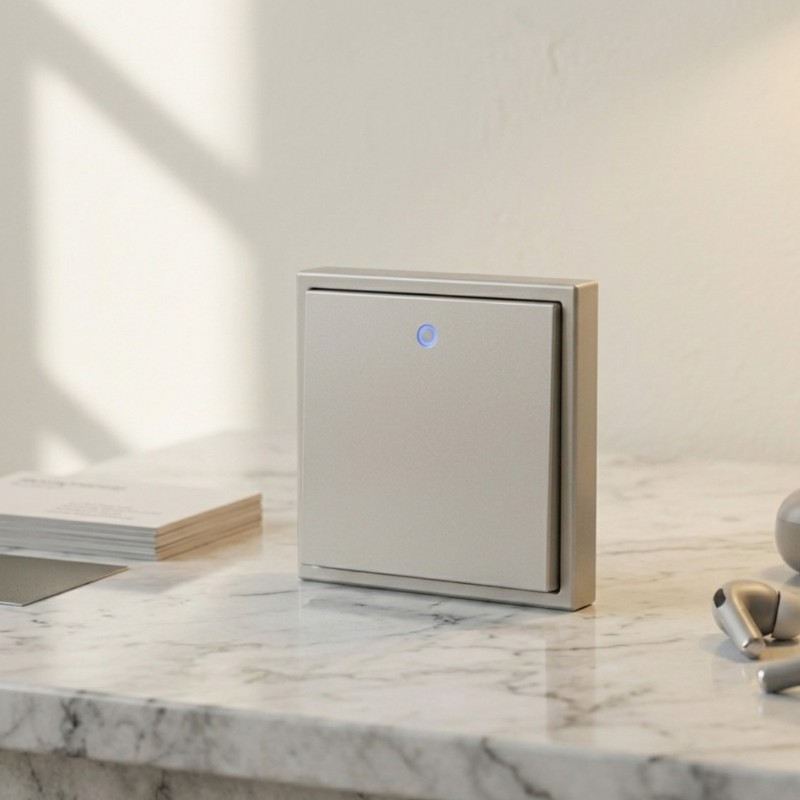

• Đèn LED định vị giúp nhận biết vị trí công tắc vào ban đêm

• Đồng bộ hoàn hảo với toàn bộ Công tắc – Ổ cắm Simon Series i7

Công tắc đảo chiều 20A – Giải pháp điều khiển tải lớn an toàn

Module Simon I7 702024-46 là công tắc đảo chiều 20A (tên gọi khác: công tắc 2 chiều 20A), cho phép bật/tắt thiết bị từ hai vị trí độc lập, phù hợp các không gian cần kiểm soát điện linh hoạt.

Ứng dụng phổ biến:

• Máy bơm nước

• Bình nóng lạnh

• Bếp từ – bếp điện

• Điều hòa công suất lớn

• Thiết bị kỹ thuật, phòng máy, hành lang, cầu thang

Thông số kỹ thuật Module Công Tắc 20A Simon I7 702024-46

• Mã sản phẩm: 702024-46

• Màu sắc: Sâm Panh (Champagne)

• Dòng sản phẩm: Simon Series i7

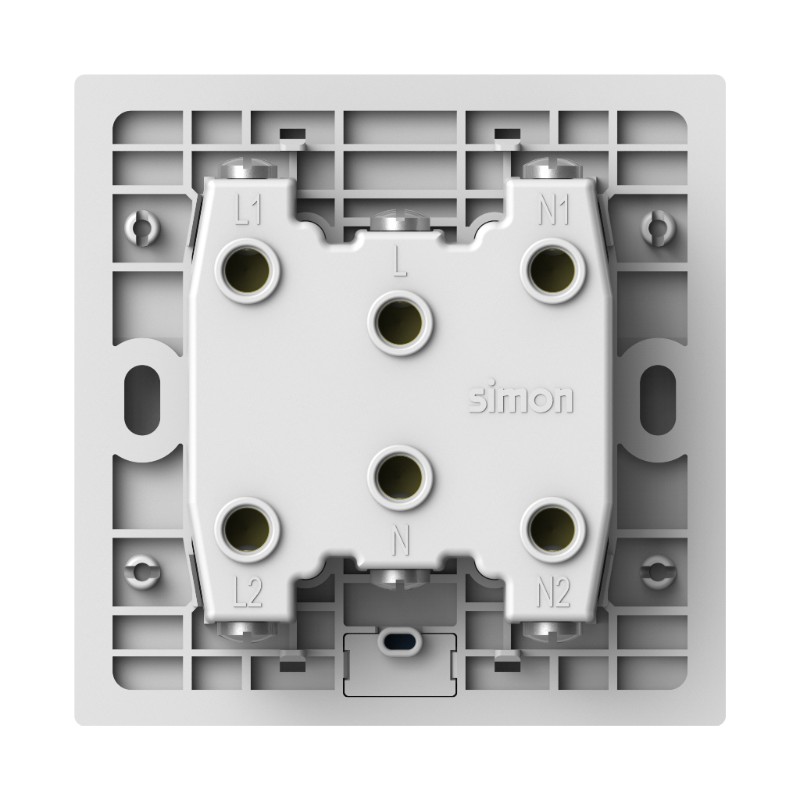

• Loại công tắc: Đảo chiều (2 chiều) – 6 chân

• Dòng điện chịu tải: 20A

• Điện áp định mức: 220 – 250V ~

• Đèn LED: Có (đèn định vị)

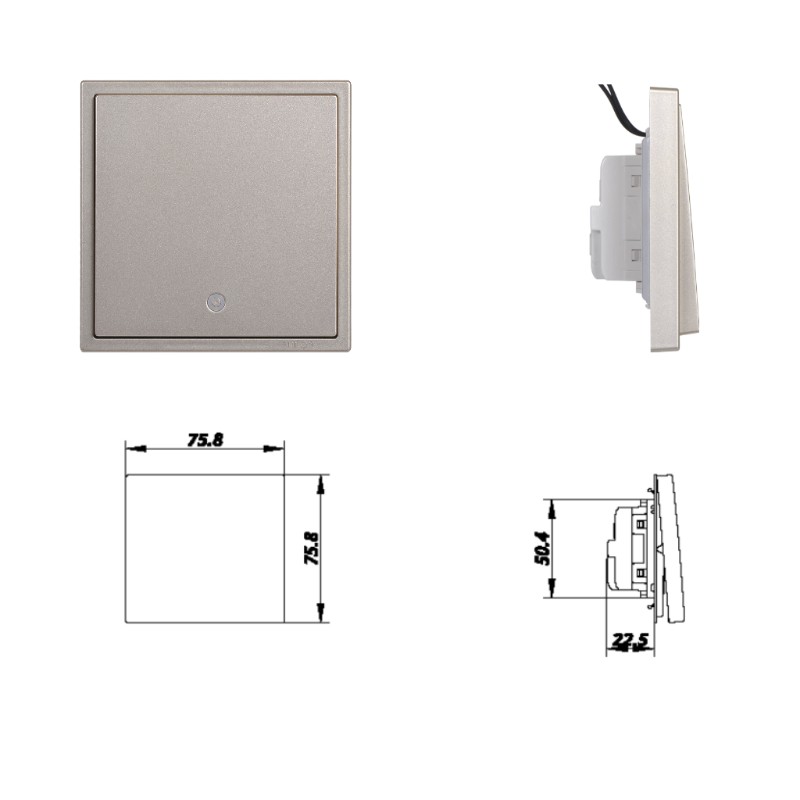

• Kích thước module: 75.8 mm × 75.8 mm

• Kích thước hoàn thiện (kèm khung): 86 mm × 86 mm

• Tiêu chuẩn: Châu Âu – an toàn điện cao

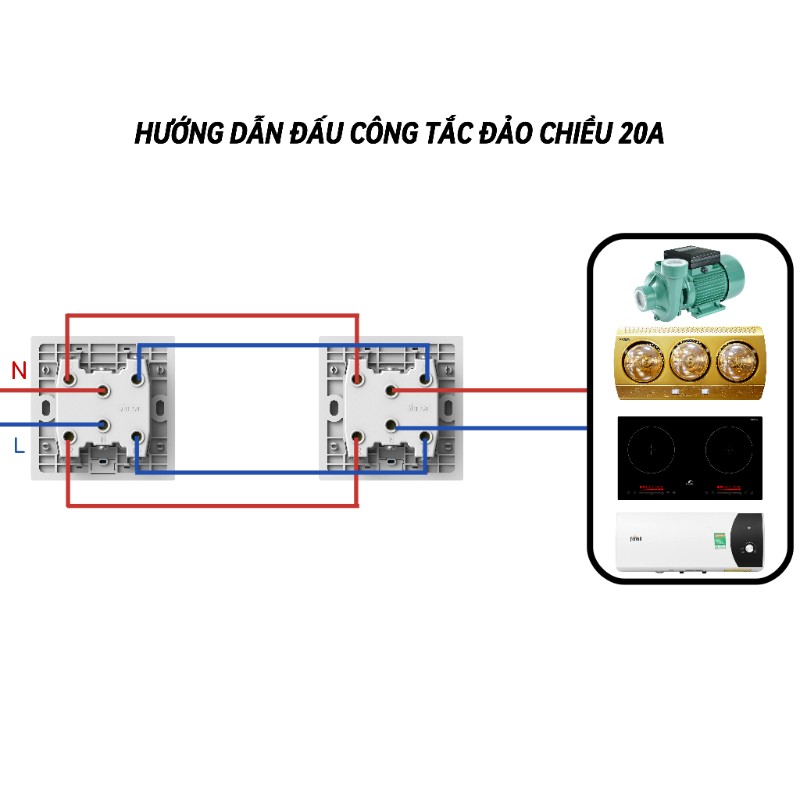

Hướng dẫn đấu nối công tắc đảo chiều 20A Simon I7 (6 chân)

Nguyên lý hoạt động

• Công tắc thứ nhất nhận nguồn điện vào

• Công tắc thứ hai cấp điện ra thiết bị

• Các chân trung gian đấu song song – đối xứng

Cách đấu dây chi tiết

Công tắc thứ nhất (nguồn):

• Cấp pha (L) vào chân L

• Cấp trung tính (N) vào chân N

• Đấu L1 ↔ L1 với công tắc thứ hai

• Đấu L2 ↔ L2 với công tắc thứ hai

• Đấu N1 ↔ N1 với công tắc thứ hai

• Đấu N2 ↔ N2 với công tắc thứ hai

Công tắc thứ hai (tải):

• Chân L đấu ra thiết bị

• Chân N đấu ra thiết bị

• Các chân L1, L2, N1, N2 nhận dây từ công tắc thứ nhất

Cho phép bật/tắt thiết bị ở cả hai vị trí, đảm bảo an toàn và ổn định cho tải 20A.

Lưu ý lắp đặt quan trọng

• Lắp đặt với đế âm vuông 86×86 mm

• Khi ghép nhiều module, bắt buộc sử dụng đế âm riêng chính hãng Simon

• Sử dụng dây điện đúng tiết diện cho tải 20A

• Ngắt nguồn điện hoàn toàn trước khi thi công

Simon i7 – Giải pháp thiết bị điện toàn diện

Simon i7 cung cấp đầy đủ giải pháp đồng bộ cho mọi công trình:

• Simon i7 cơ truyền thống

• Simon i7 Smart Home

• Simon i7 giải pháp khách sạn – resort cao cấp

Bao gồm: công tắc thẻ từ, DND/MUR, ổ cắm USB – Type C công suất cao, cảm biến hiện diện, đèn chân tường, chiết áp…

Chính sách bán hàng & bảo hành

• Sản phẩm chính hãng Simon

• Mới 100%, đầy đủ CO – CQ

• Bảo hành theo tiêu chuẩn hãng

• Hỗ trợ tư vấn kỹ thuật & sơ đồ đấu nối

• Giao hàng toàn quốc – giá cạnh tranh cho dự án
