Module Công Tắc 20A Vuông Màu Trắng Đảo Chiều Có Đèn LED Simon i7 mã 702024 (tên gọi khác: công tắc 2 chiều 20A) là thiết bị điện cao cấp thuộc dòng Công tắc – Ổ cắm Vuông Simon Series i7, thương hiệu Simon đến từ Tây Ban Nha. Sản phẩm được thiết kế chuyên biệt cho các mạch điện chịu tải lớn, yêu cầu độ an toàn và độ bền cao trong quá trình vận hành.

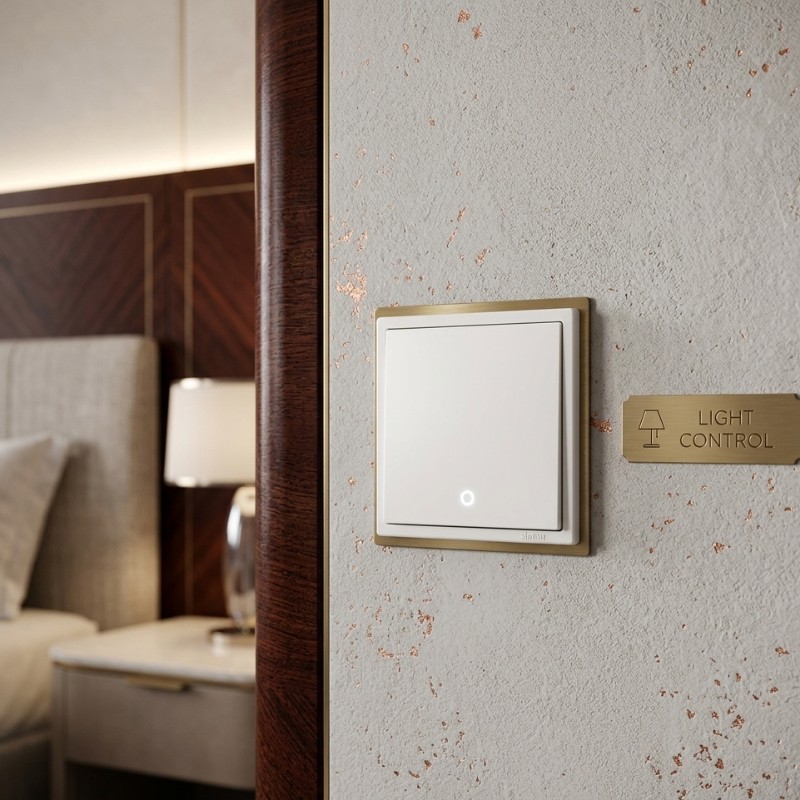

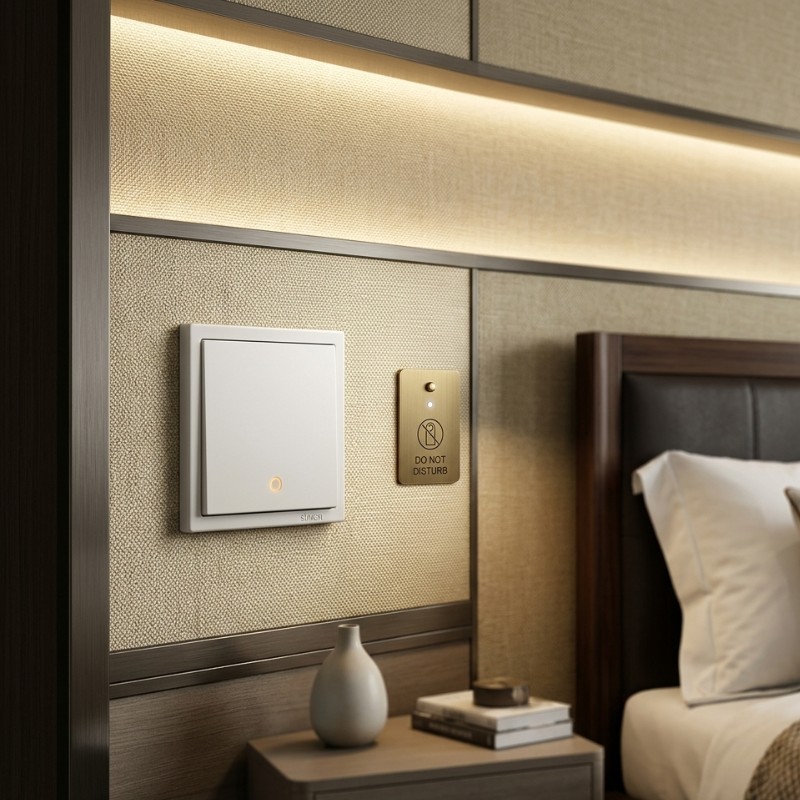

Với khả năng chịu tải lên tới 20A, thiết kế vuông hiện đại và đèn LED định vị thông minh, công tắc Simon i7 702024 là lựa chọn lý tưởng cho nhà ở cao cấp, biệt thự, khách sạn và các công trình thương mại.

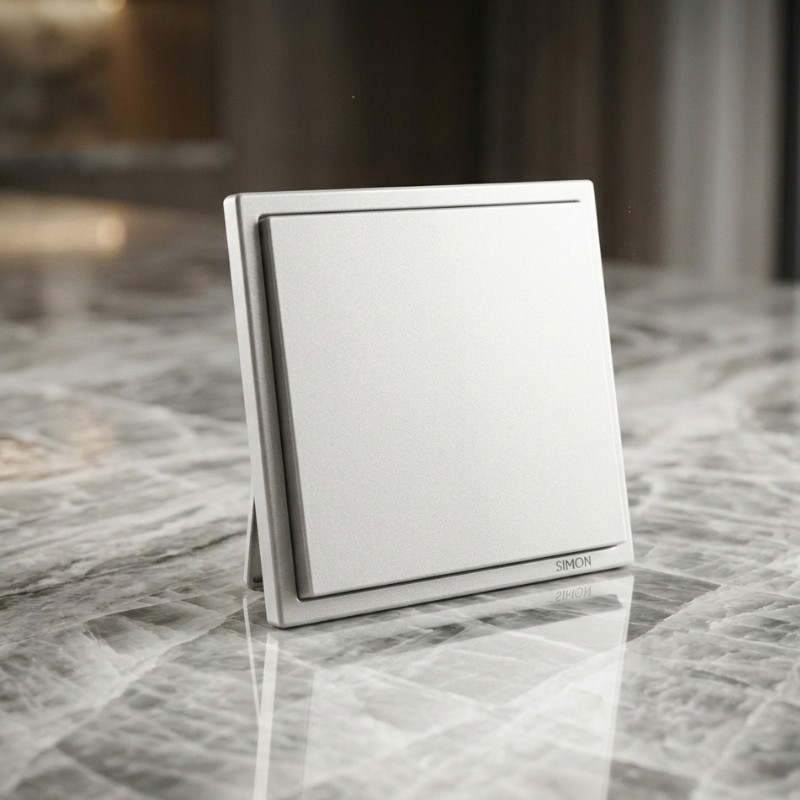

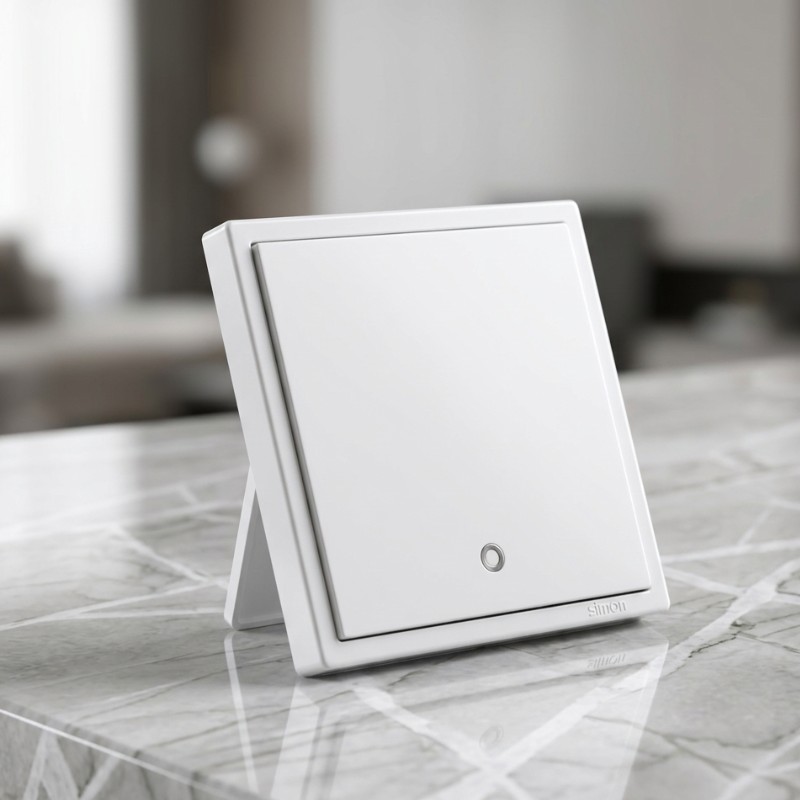

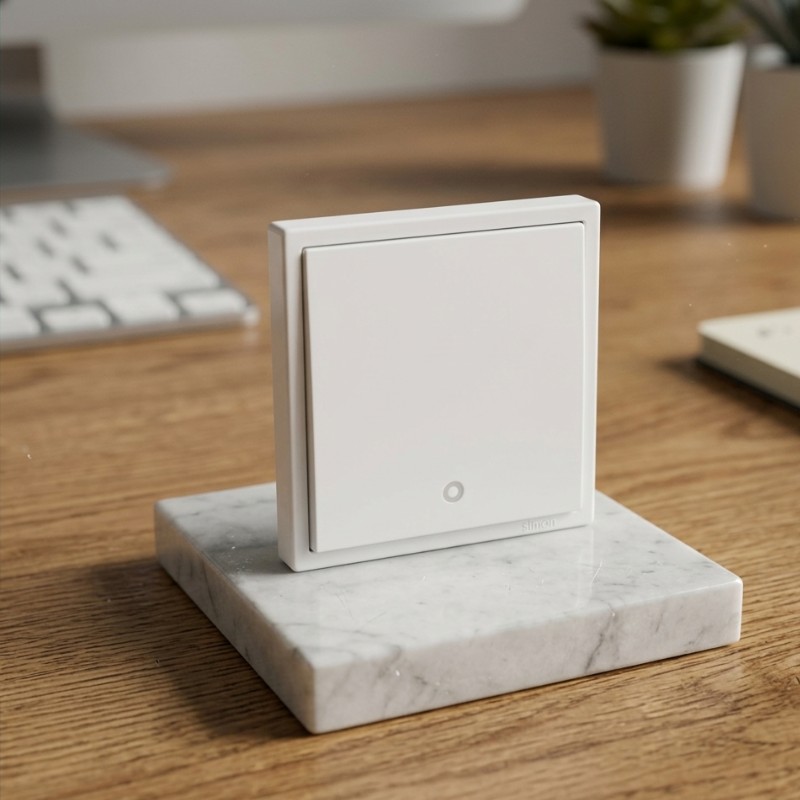

Thiết kế vuông châu Âu – Màu trắng tinh tế, sang trọng

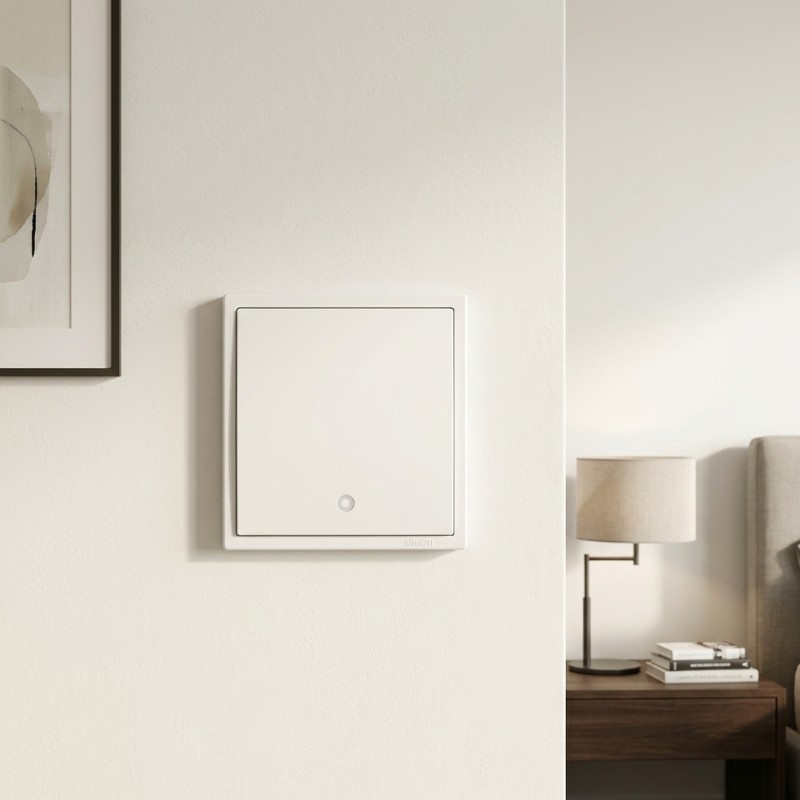

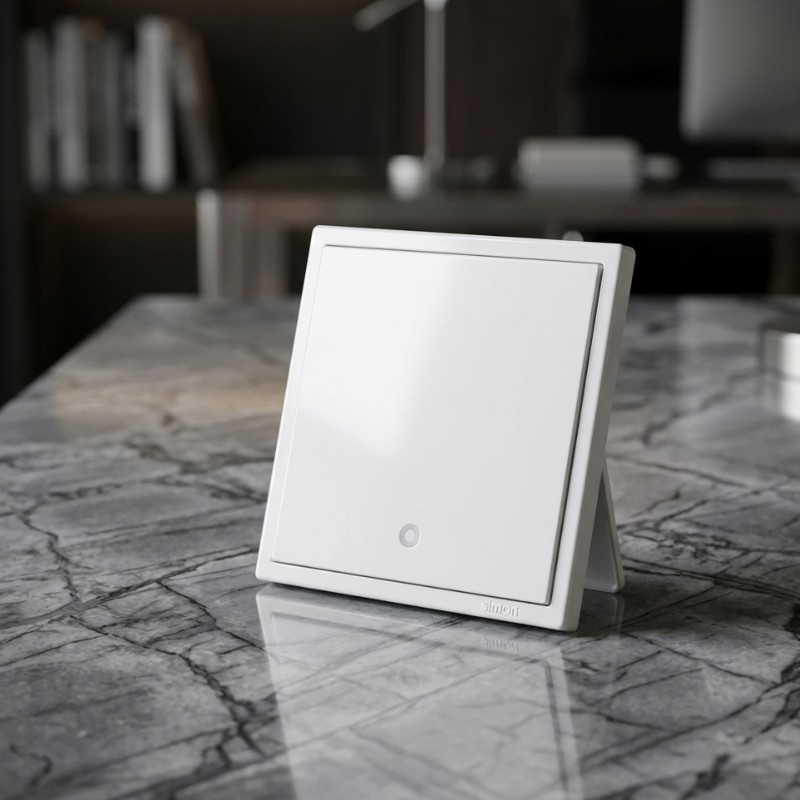

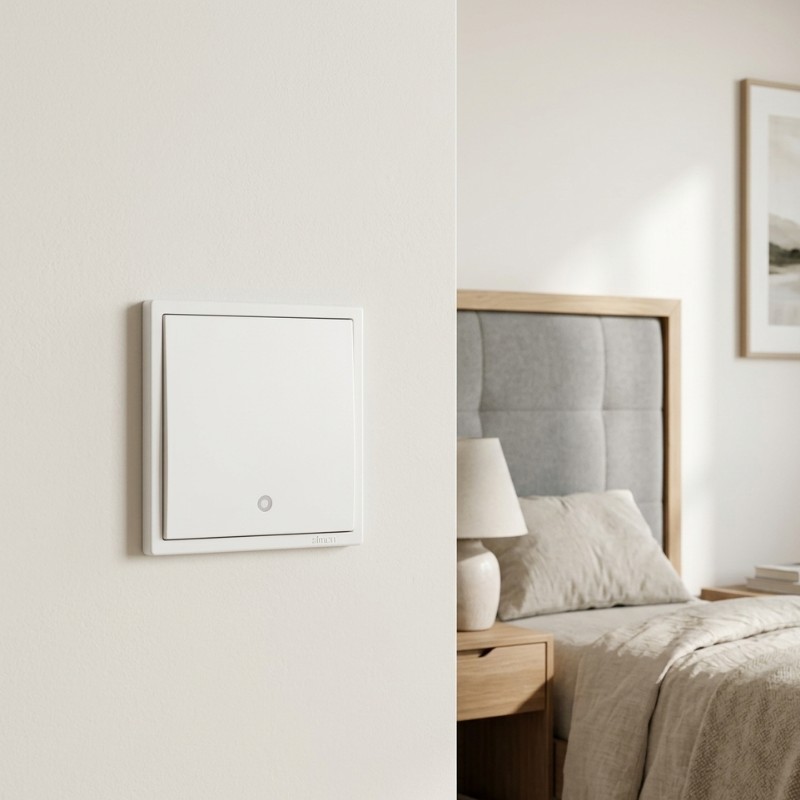

Công tắc Simon i7 20A sở hữu thiết kế vuông chuẩn châu Âu, lấy cảm hứng từ phím đàn piano – đặc trưng của series i7. Bề mặt phẳng, viền mảnh cùng màu trắng trung tính giúp sản phẩm dễ dàng kết hợp với nhiều phong cách nội thất như hiện đại, tối giản hay cao cấp.
Đèn LED tích hợp trên công tắc giúp định vị vị trí trong bóng tối, tăng tính tiện nghi và an toàn khi sử dụng.

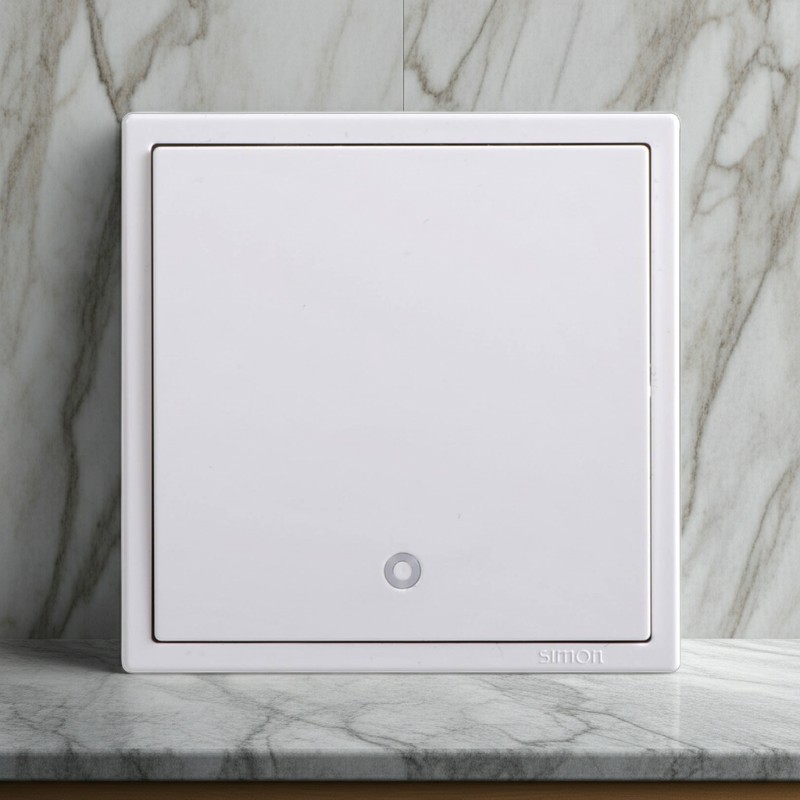

Công tắc 2 chiều 20A – Giải pháp cho tải công suất lớn
Module công tắc đảo chiều Simon i7 mã 702024 (công tắc 2 chiều 20A) được thiết kế để:
Điều khiển thiết bị điện công suất lớn như bình nóng lạnh, máy bơm, thiết bị kỹ thuật
Đáp ứng nhu cầu đóng/ngắt mạch linh hoạt từ hai vị trí
Hoạt động ổn định với dòng điện chịu tải 20A
Hệ tiếp điểm bạc cao cấp giúp dẫn điện tốt, giảm phát sinh tia lửa điện, tăng độ bền và đảm bảo an toàn trong suốt quá trình sử dụng lâu dài.
Đèn LED báo trạng thái – An toàn và tiện lợi
Đèn LED tích hợp trên công tắc Simon i7:
Giúp dễ dàng xác định vị trí công tắc vào ban đêm
Hạn chế thao tác nhầm, tăng an toàn cho người dùng
Tiêu thụ điện năng thấp, tuổi thọ cao
Phù hợp lắp đặt tại phòng kỹ thuật, hành lang, khu vực công cộng hoặc vị trí cần quan sát trạng thái nhanh.
Thông số kỹ thuật Công Tắc Simon i7 702024
Tên sản phẩm: Module Công Tắc 20A Vuông Màu Trắng Đảo Chiều Có Đèn LED
Tên gọi khác: Công tắc 2 chiều 20A
Mã sản phẩm: 702024
Thương hiệu: Simon
Dòng sản phẩm: Simon i7 Series (cơ)
Điện áp định mức: 220 – 250V ~
Dòng điện chịu tải: 20A
Kiểu công tắc: Đảo chiều (2 chiều)
Đèn báo: LED định vị
Chất liệu vỏ: Nhựa PC chống cháy cao cấp
Tiếp điểm: Bạc

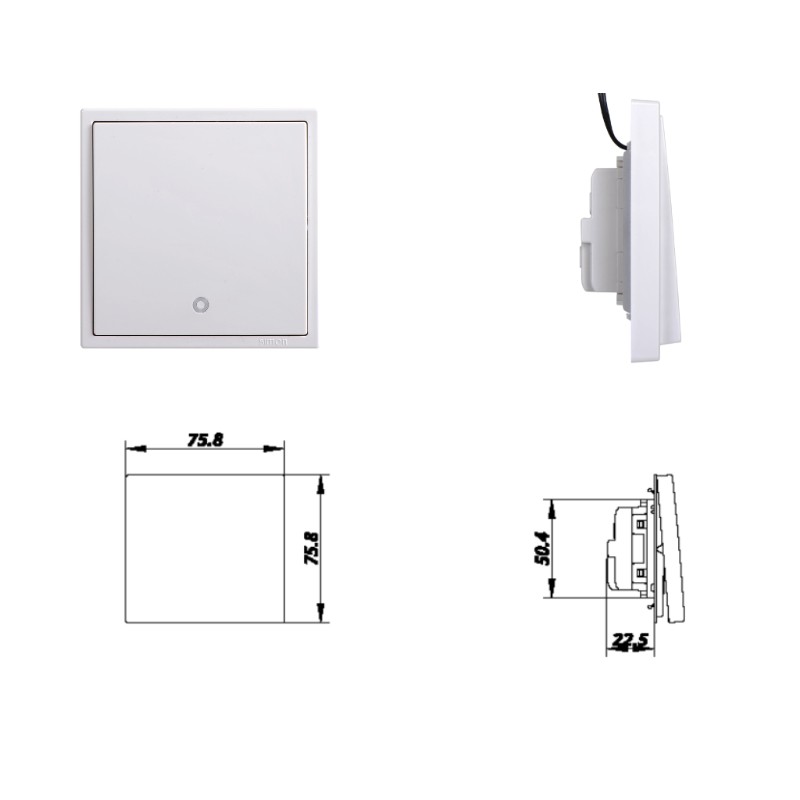

Kích thước module: 75.8 mm × 75.8 mm
Kích thước hoàn thiện (bao gồm khung): 86 mm × 86 mm
Tiêu chuẩn bảo vệ: IP20
Kiểu lắp đặt: Module ghép nối, bắt vít
Bảo hành: 3 năm chính hãng

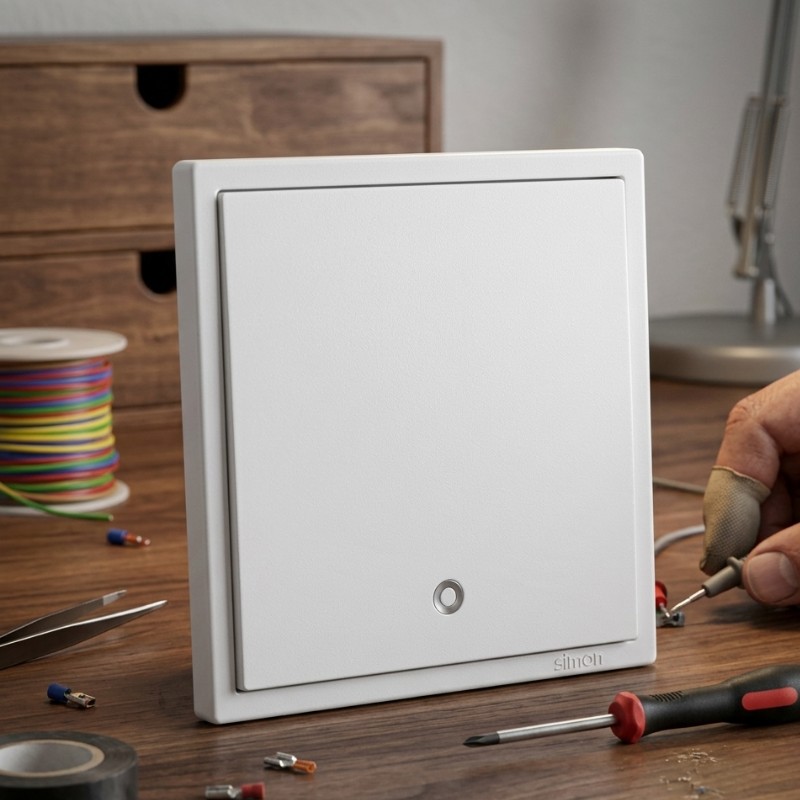

Lắp đặt chuẩn Simon i7 – Linh hoạt và an toàn
Module công tắc Simon i7 702024:
Lắp đặt với đế âm vuông 86×86
Hoặc ghép nhiều module trên cùng khung viền Simon i7
Khi ghép nhiều module, khuyến nghị sử dụng đế âm riêng của Simon để đảm bảo độ chắc chắn và an toàn điện
Phù hợp cho cả công trình mới và nâng cấp hệ thống điện hiện hữu.
Simon i7 – Giải pháp điện toàn diện cho nhà ở & công trình cao cấp
Simon i7 Smart Home:điều khiển thông minh, tự động hóa
Simon i7 giải pháp khách sạn:thẻ từ, DND/MUR, cảm biến, đèn chân tường
Thiết kế đồng nhất – vận hành bền bỉ – tối ưu trải nghiệm người dùng.

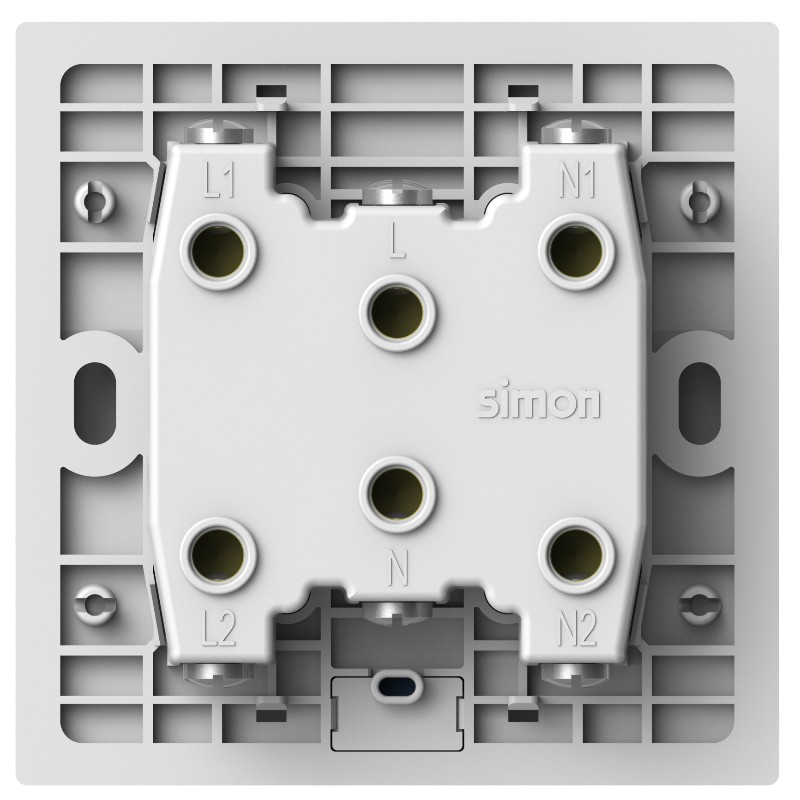

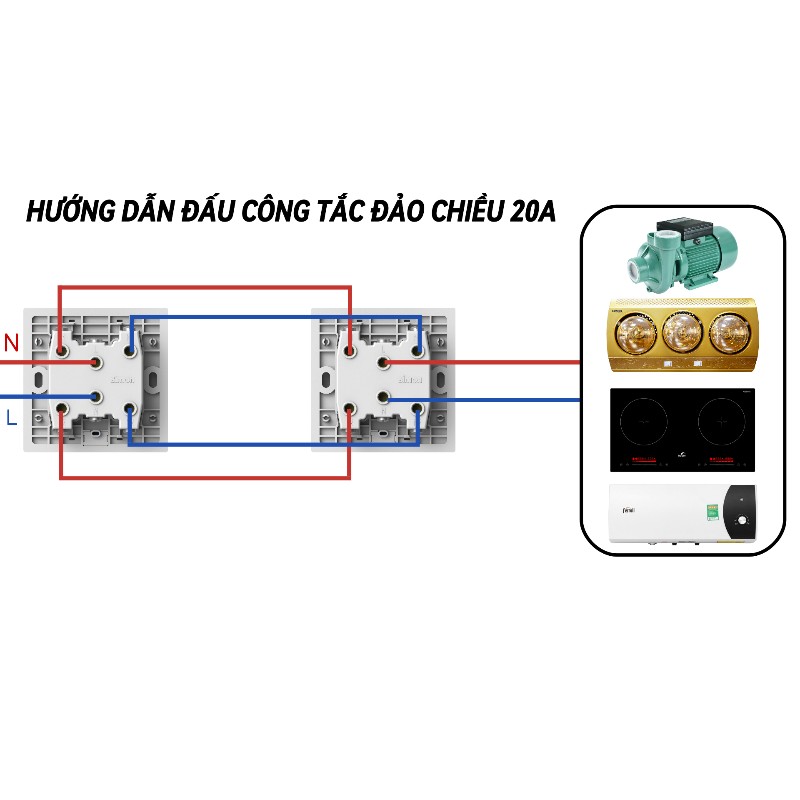

Hướng dẫn đấu nối công tắc đảo chiều 20A Simon I7 (6 chân)
Công tắc đảo chiều 20A Simon I7 là loại công tắc 6 chân, cho phép điều khiển thiết bị công suất lớn từ hai vị trí khác nhau, thường dùng cho máy bơm, bình nóng lạnh, bếp từ, thiết bị gia dụng tải cao.
Nguyên lý đấu nối
Hệ thống sử dụng 2 công tắc đảo chiều 20A, trong đó công tắc thứ nhất nhận nguồn, công tắc thứ hai cấp điện ra tải.
Cách đấu dây chi tiết
Công tắc thứ nhất (cấp nguồn):
Cấp dây pha (L) vào chân L
Cấp dây trung tính (N) vào chân N
Đấu dây trung gian giữa hai công tắc:
Đấu L1 của công tắc 1 thông với L1 của công tắc 2
Đấu L2 của công tắc 1 thông với L2 của công tắc 2
Đấu N1 của công tắc 1 thông với N1 của công tắc 2
Đấu N2 của công tắc 1 thông với N2 của công tắc 2
Công tắc thứ hai (ra tải):
Lấy chân L và chân N của công tắc thứ hai đấu trực tiếp ra thiết bị điện
Lưu ý khi lắp đặt
Ngắt nguồn điện hoàn toàn trước khi thi công
Sử dụng dây dẫn đúng tiết diện để đảm bảo chịu tải 20A
Lắp trong đế âm vuông 86×86 mm hoặc sử dụng đế âm riêng của Simon khi lắp ghép nhiều module
Nên để kỹ thuật viên điện thực hiện để đảm bảo an toàn và độ bền hệ thống
Công tắc đảo chiều 20A Simon I7 có đèn LED định vị, giúp dễ nhận biết trạng thái hoạt động, thuận tiện khi sử dụng trong điều kiện thiếu sáng.
