Module Công Tắc 20A Vuông Màu Xám Đảo Chiều Có Đèn Led Simon I7 Mã 702024-61 là dòng công tắc vuông cao cấp thuộc Thiết bị điện Simon Series i7 – thương hiệu Tây Ban Nha. Sản phẩm được thiết kế chuyên dụng cho thiết bị công suất lớn, cho phép điều khiển bật/tắt từ 2 vị trí, tích hợp đèn LED định vị, đáp ứng tiêu chuẩn kỹ thuật cao cho nhà ở, khách sạn và công trình cao cấp.

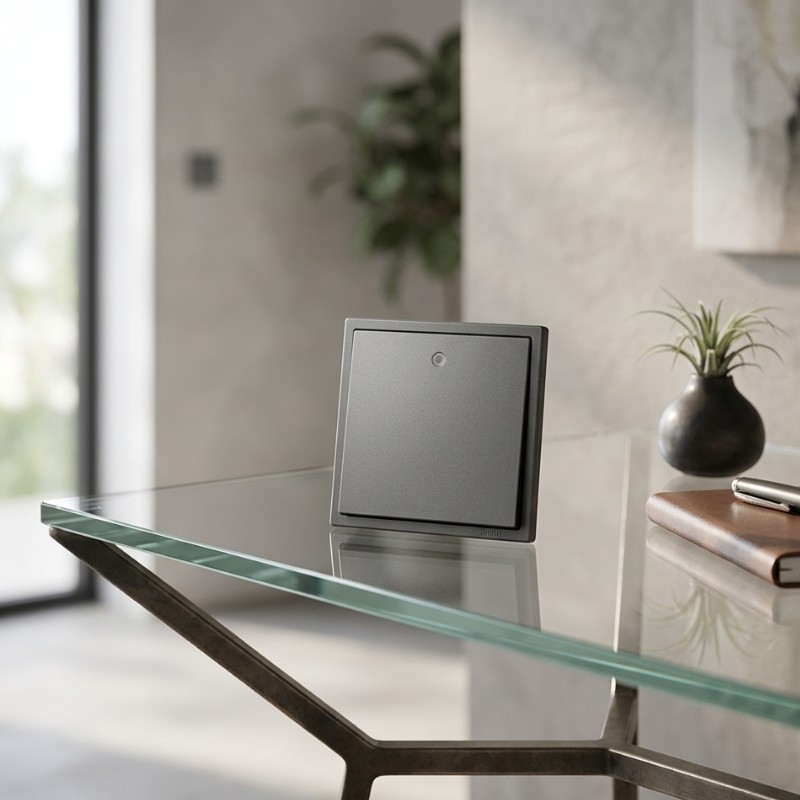

Thiết kế vuông màu Xám – Hiện đại & đồng bộ kiến trúc

• Màu Xám trung tính, sang trọng, dễ phối nội thất

• Thiết kế vuông chuẩn châu Âu 86×86 mm

• Bề mặt phẳng, chống bám bẩn, bền màu theo thời gian

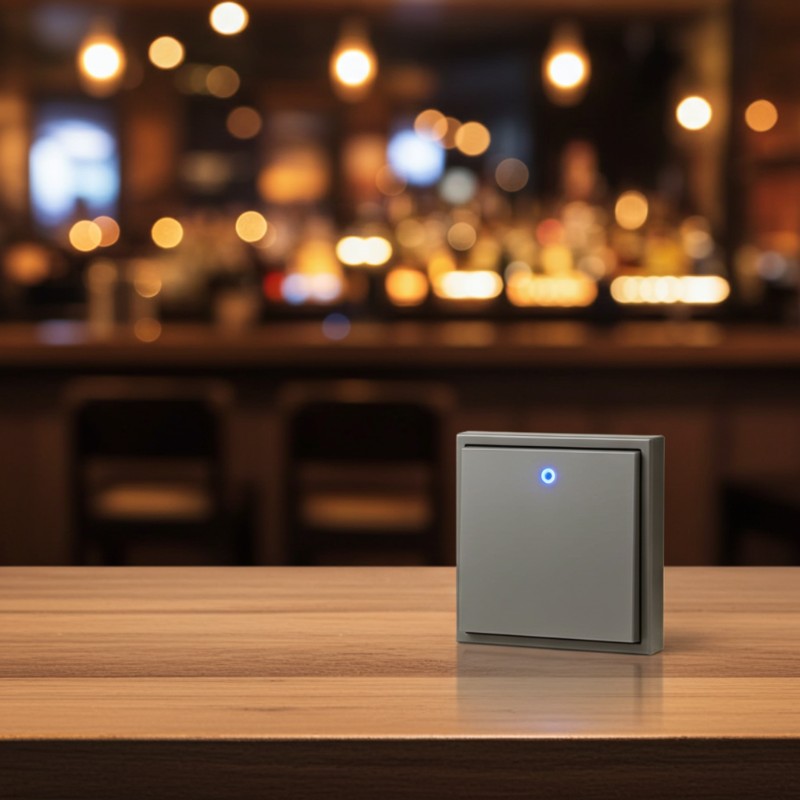

• Đèn LED định vị giúp dễ nhận biết công tắc trong bóng tối

• Đồng bộ hoàn toàn với Công tắc – Ổ cắm Simon Series i7

Công tắc đảo chiều 20A – Giải pháp điều khiển tải lớn an toàn

Simon I7 702024-61 là công tắc đảo chiều 20A (tên gọi khác: công tắc 2 chiều 20A), cho phép điều khiển thiết bị điện từ hai vị trí độc lập, đặc biệt phù hợp với các thiết bị yêu cầu dòng tải lớn và vận hành ổn định.

Ứng dụng tiêu biểu

• Máy bơm nước, motor

• Bình nóng lạnh

• Bếp từ, bếp điện

• Điều hòa công suất lớn

• Phòng kỹ thuật, hành lang, cầu thang, nhà xưởng cao cấp

Thông số kỹ thuật Module Công Tắc Simon I7 702024-61

• Mã sản phẩm: 702024-61

• Màu sắc: Xám

• Dòng sản phẩm: Thiết bị điện Simon Series i7

• Loại công tắc: Đảo chiều (2 chiều) – 6 chân

• Dòng điện chịu tải: 20A

• Điện áp định mức: 220 – 250V ~

• Đèn LED: Có (đèn định vị)

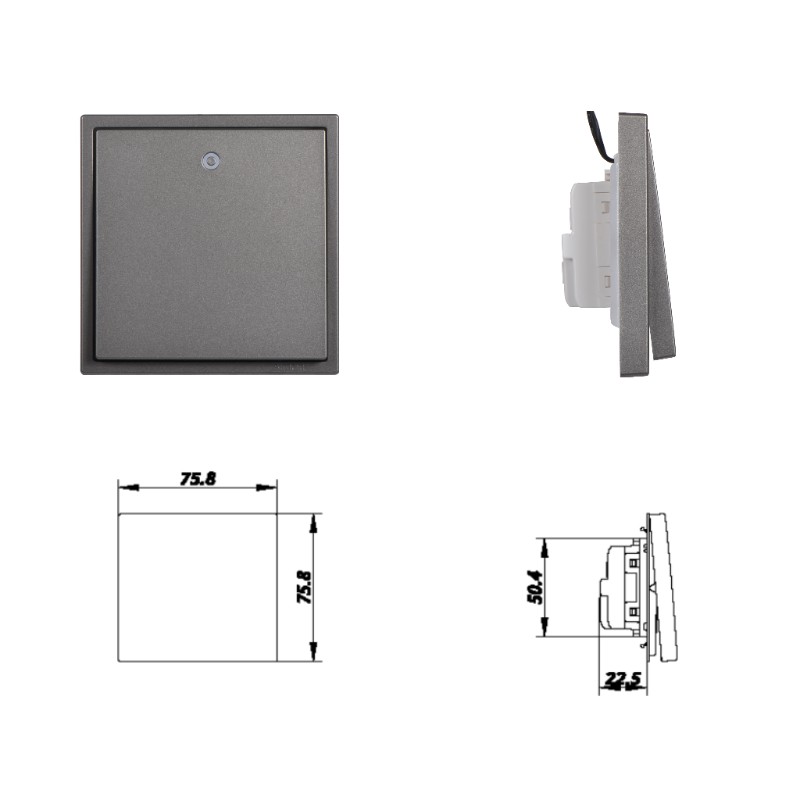

• Kích thước module: 75.8 mm × 75.8 mm

• Chất liệu: Nhựa PC chống cháy cao cấp, khung thép, tiếp điểm bạc

• Kích thước hoàn thiện (kèm khung): 86 mm × 86 mm

• Tiêu chuẩn: Châu Âu – an toàn điện cao

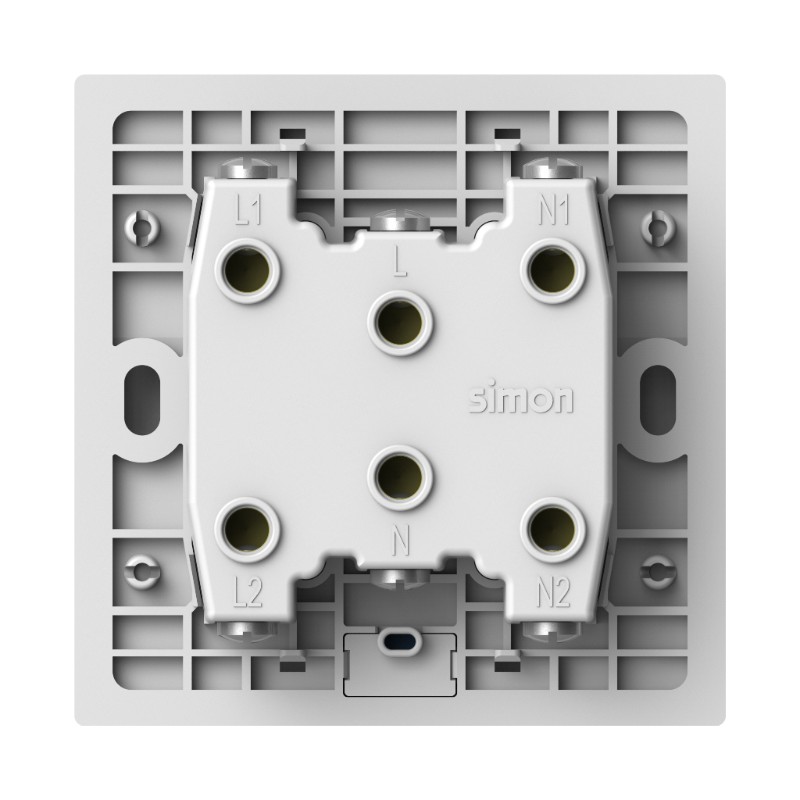

Hướng dẫn đấu nối công tắc đảo chiều 20A Simon I7 (6 chân)

1.Nguyên lý hoạt động

• Công tắc thứ nhất: nhận nguồn điện vào

• Công tắc thứ hai: cấp điện ra thiết bị

• Các chân trung gian được đấu song song – đối xứng

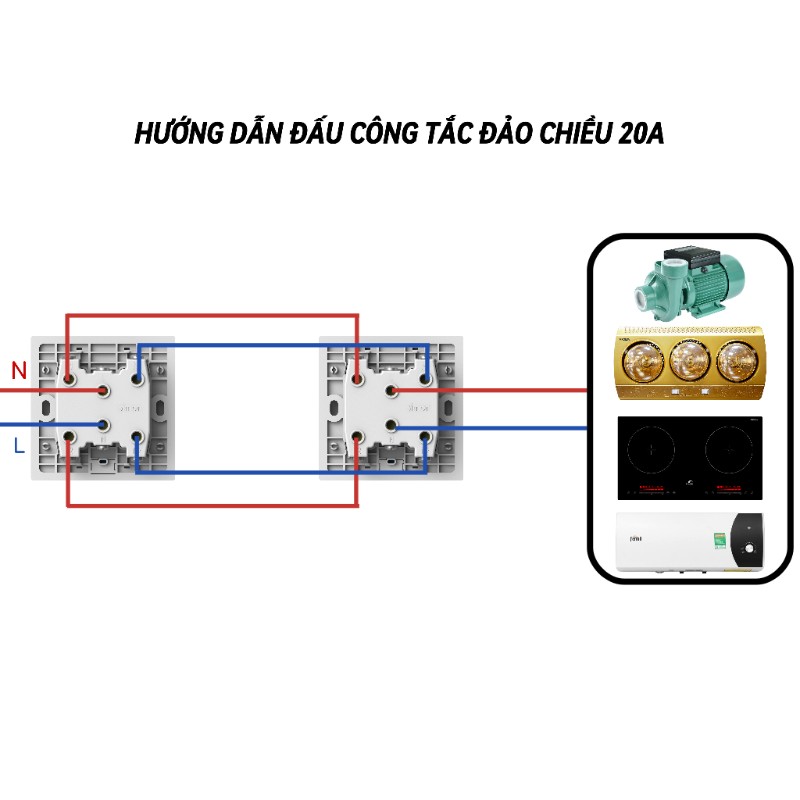

2. Cách đấu dây chi tiết

Công tắc thứ nhất (nguồn):

• Cấp pha (L) vào chân L

• Cấp trung tính (N) vào chân N

• Đấu L1 ↔ L1 với công tắc thứ hai

• Đấu L2 ↔ L2 với công tắc thứ hai

• Đấu N1 ↔ N1 với công tắc thứ hai

• Đấu N2 ↔ N2 với công tắc thứ hai

Công tắc thứ hai (tải):

• Chân L đấu ra thiết bị

• Chân N đấu ra thiết bị

• Các chân L1, L2, N1, N2 nhận dây từ công tắc thứ nhất

Cho phép bật/tắt thiết bị ở cả hai vị trí, đảm bảo an toàn – ổn định – chịu tải cao 20A.

Lưu ý lắp đặt quan trọng

• Lắp đặt với đế âm vuông 86 × 86 mm

• Khi lắp ghép nhiều module, bắt buộc sử dụng đế âm riêng chính hãng Simon

• Sử dụng dây dẫn có tiết diện phù hợp tải 20A

• Ngắt hoàn toàn nguồn điện trước khi thi công

Simon i7 – Giải pháp thiết bị điện đồng bộ cao cấp

Simon i7 cung cấp giải pháp toàn diện cho mọi loại công trình:

• Simon i7 cơ truyền thống

• Simon i7 Smart Home

• Simon i7 giải pháp khách sạn – resort – căn hộ dịch vụ

Bao gồm: công tắc thẻ từ, module DND/MUR, ổ cắm USB – Type C công suất cao, cảm biến hiện diện, đèn chân tường, chiết áp, công tắc tải lớn…

Chính sách bán hàng & bảo hành

• Sản phẩm chính hãng Simon

• Mới 100%, đầy đủ CO – CQ

• Bảo hành theo tiêu chuẩn hãng

• Hỗ trợ tư vấn kỹ thuật & sơ đồ đấu nối

• Giao hàng toàn quốc – ưu đãi giá tốt cho dự án
