Module Công Tắc 32A Vuông Màu Sâm Panh Đảo Chiều Có Đèn Led Simon I7 mã 703224-46 là thiết bị điện cao cấp thuộc dòng Công tắc – Ổ cắm Simon Series i7, thương hiệu Simon Tây Ban Nha danh tiếng. Sản phẩm được thiết kế chuyên dụng cho thiết bị công suất lớn, yêu cầu khả năng chịu tải cao, vận hành ổn định và độ an toàn tuyệt đối trong các công trình dân dụng và công trình cao cấp.

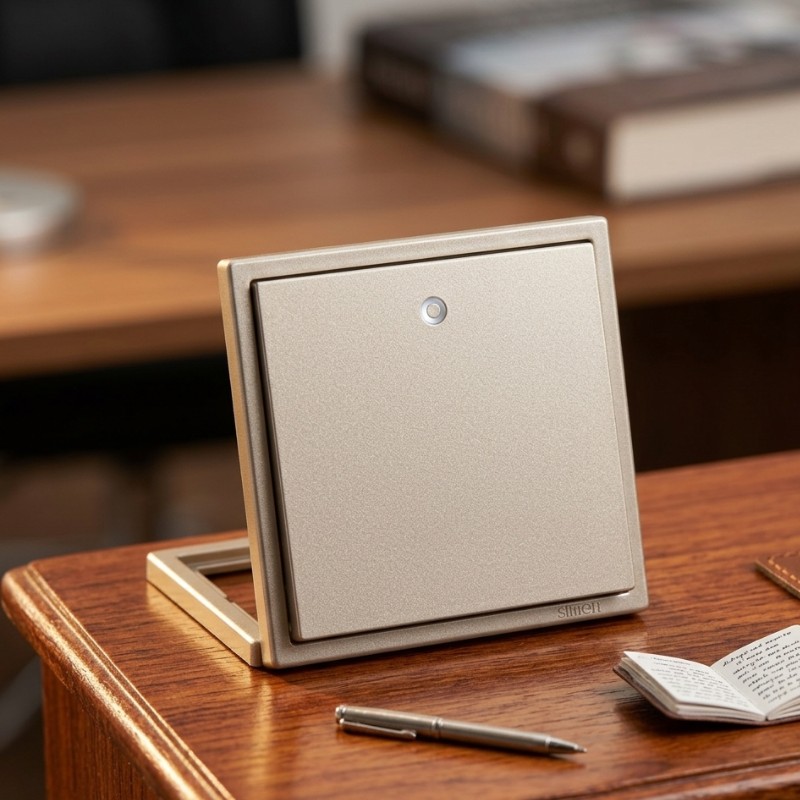

Giới thiệu công tắc đảo chiều 32A Simon i7 màu Sâm Panh

Công tắc Simon i7 nổi bật với thiết kế vuông chuẩn châu Âu, lấy cảm hứng từ phím đàn piano thanh lịch, mang lại vẻ đẹp tinh tế và sang trọng cho không gian nội thất. Phiên bản màu Sâm Panh (Champagne) tạo điểm nhấn cao cấp, rất được ưa chuộng trong biệt thự, khách sạn, căn hộ hạng sang và resort.

Phiên bản công tắc đảo chiều 32A có đèn LED cho phép điều khiển thiết bị từ hai vị trí khác nhau, đồng thời đèn LED định vị giúp dễ dàng nhận biết trạng thái bật/tắt trong điều kiện thiếu sáng.

 Đây là lựa chọn lý tưởng trong hệ thiết bị điện Simon Series i7 cho các công trình yêu cầu tính thẩm mỹ – an toàn – công suất lớn.

Thông tin sản phẩm Module Công Tắc 32A Simon i7

• Tên sản phẩm: Module Công Tắc 32A Vuông Màu Sâm Panh Đảo Chiều Có Đèn Led Simon I7

• Mã sản phẩm: 703224-46

• Tên gọi khác: Công tắc 2 chiều 32A

• Thương hiệu: Simon

• Xuất xứ / Nhà sản xuất: China – Công nghệ Simon (Tây Ban Nha)

• Dòng sản phẩm: Công tắc – Ổ cắm Simon Series i7

• Bảo hành: 3 năm chính hãng

Thông số kỹ thuật chi tiết

• Điện áp định mức: 220 – 250V ~

• Dòng điện chịu tải: 32A

• Kiểu công tắc: Đảo chiều (2 chiều – 6 chân)

• Đèn báo: LED định vị

• Chất liệu vỏ: Nhựa Polycarbonate (PC) cao cấp chống cháy

• Tiếp điểm: Bạc Dẫn điện ổn định, hạn chế phát nhiệt

• Tiêu chuẩn bảo vệ: IP20

• Kiểu lắp đặt: Module ghép, bắt vít

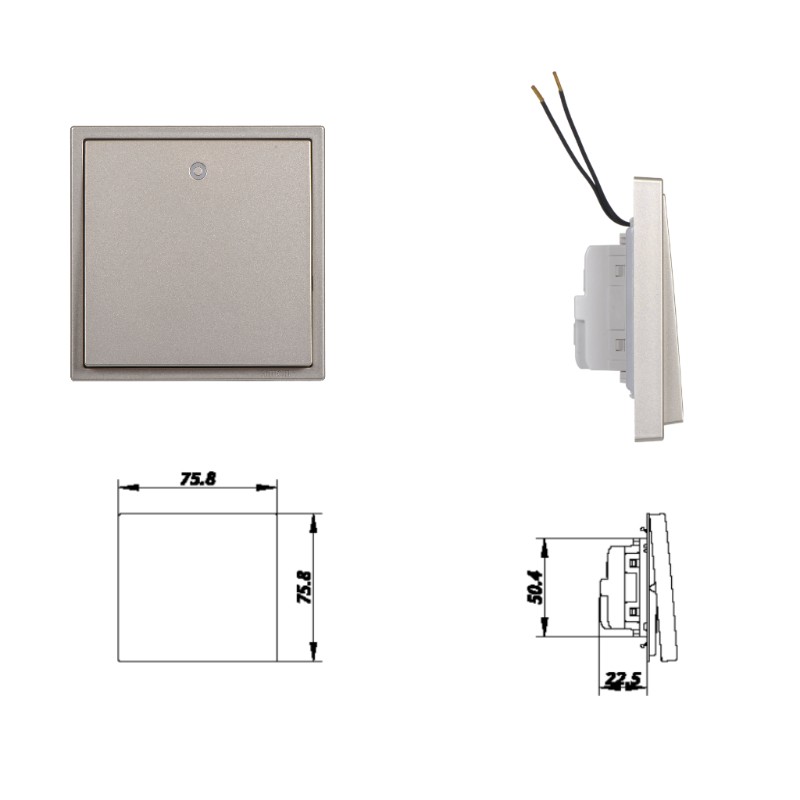

Kích thước

• Kích thước module: 75,8 mm × 75,8 mm

• Kích thước hoàn thiện (bao gồm khung viền): 86 mm × 86 mm

Lưu ý lắp đặt:

• Lắp đơn: sử dụng đế âm vuông 86×86

• Lắp ghép nhiều module: bắt buộc dùng đế âm chuyên dụng của Simon i7 để đảm bảo độ chắc chắn, an toàn và tính thẩm mỹ

Cấu tạo & nguyên lý hoạt động công tắc 32A Simon i7

Module công tắc 32A Simon i7 sử dụng cơ cấu đảo chiều 6 chân, cho phép thay đổi trạng thái mạch điện khi thao tác ở bất kỳ công tắc nào trong hệ 2 công tắc. Nhờ thiết kế tiếp điểm chất lượng cao, công tắc hoạt động ổn định với thiết bị công suất lớn, giảm thiểu tia lửa điện và tăng tuổi thọ sử dụng.

HƯỚNG DẪN LẮP ĐẶT & ĐẤU NỐI CÔNG TẮC ĐẢO CHIỀU 32A SIMON I7

1. Cấu trúc chân đấu nối

Công tắc gồm 6 chân:

• L, N: Nguồn cấp chính

• L1, L2: Chân đảo chiều

• N1, N2: Chân trung tính đảo chiều

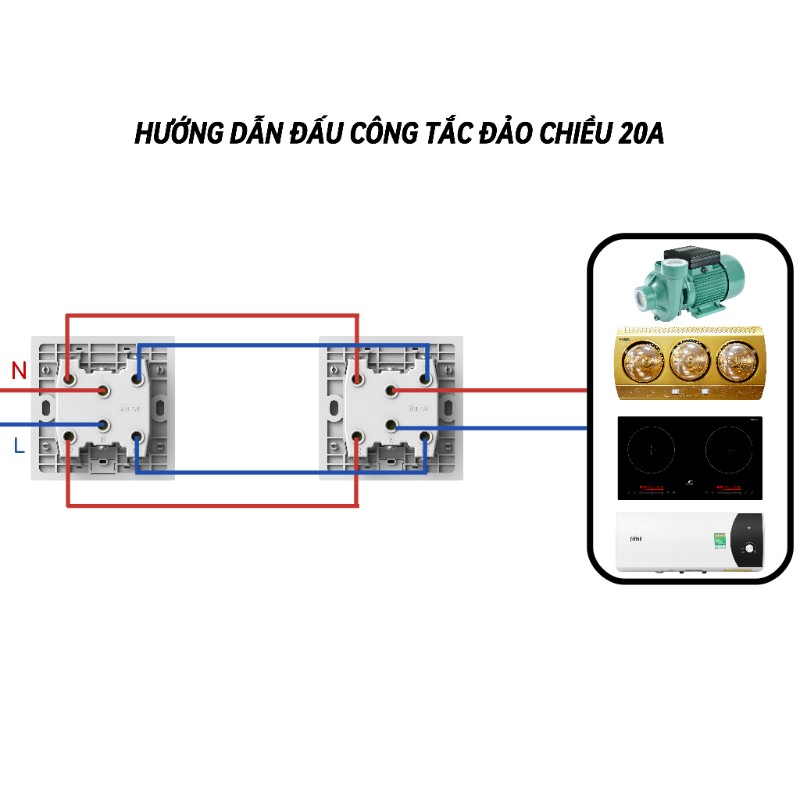

2. Sơ đồ nguyên lý đấu nối (2 công tắc)

Công tắc thứ nhất:

• Cấp dây lửa (L) vào chân L

• Cấp dây nguội (N) vào chân N

• Đấu L1 thông với L1 của công tắc thứ hai

• Đấu L2 thông với L2 của công tắc thứ hai

• Đấu N1 thông với N1 của công tắc thứ hai

• Đấu N2 thông với N2 của công tắc thứ hai

Công tắc thứ hai:

• Chân L và N đấu ra thiết bị cần điều khiển

Nguyên lý hoạt động:
Khi thay đổi trạng thái của một trong hai công tắc, mạch điện sẽ được đảo chiều, cho phép bật/tắt thiết bị từ hai vị trí khác nhau.

3. Lưu ý an toàn khi lắp đặt

• Ngắt hoàn toàn nguồn điện trước khi thi công

• Sử dụng dây dẫn phù hợp dòng 32A

• Siết chặt các vít đấu nối để tránh phát nhiệt

• Khuyến nghị lắp đặt bởi thợ điện kỹ thuật

Ưu điểm nổi bật của công tắc 32A Simon i7 màu Sâm Panh

• Chịu tải lớn 32A – phù hợp thiết bị công suất cao

• Thiết kế vuông hiện đại, đồng bộ hệ Simon i7

• Màu Sâm Panh sang trọng, dễ phối nội thất cao cấp

• Đèn LED định vị – an toàn khi sử dụng ban đêm

• Chất liệu chống cháy, độ bền cao

• Lắp ghép linh hoạt với khung viền Simon i7

Ứng dụng thực tế

• Điều khiển máy bơm, bình nóng lạnh, thiết bị công suất lớn

• Nhà phố, biệt thự cao cấp

• Khách sạn, resort, căn hộ dịch vụ

• Công trình kỹ thuật, phòng máy

Simon i7 – Giải pháp điện toàn diện cho công trình cao cấp

Simon i7 cung cấp hệ sinh thái thiết bị điện đồng bộ, bao gồm:

• Simon i7 cơ (công tắc – ổ cắm truyền thống)

• Simon i7 Smart Home (nhà thông minh)

• Simon i7 giải pháp khách sạn: thẻ từ, DND/MUR, cảm biến, đèn chân tường, ổ cắm USB – Type C

Giải pháp này giúp nâng tầm thẩm mỹ – tối ưu vận hành – tăng trải nghiệm người dùng cho mọi công trình.

Chính sách bán hàng & hỗ trợ

• Bảo hành: 3 năm chính hãng

• Giao hàng: Toàn quốc – hỗ trợ COD

• Thanh toán: Tiền mặt / Chuyển khoản

• Hotline tư vấn: 0986 510 501

• Email: quangvinhtech88@gmail.com

• Website: https://phanphoisimon.com

Kết luận

Module Công Tắc 32A Vuông Màu Sâm Panh Đảo Chiều Có Đèn Led Simon I7 mã 703224-46 là lựa chọn lý tưởng cho những công trình yêu cầu thiết bị điện Simon cao cấp, chịu tải lớn, thiết kế sang trọng và an toàn tuyệt đối.
