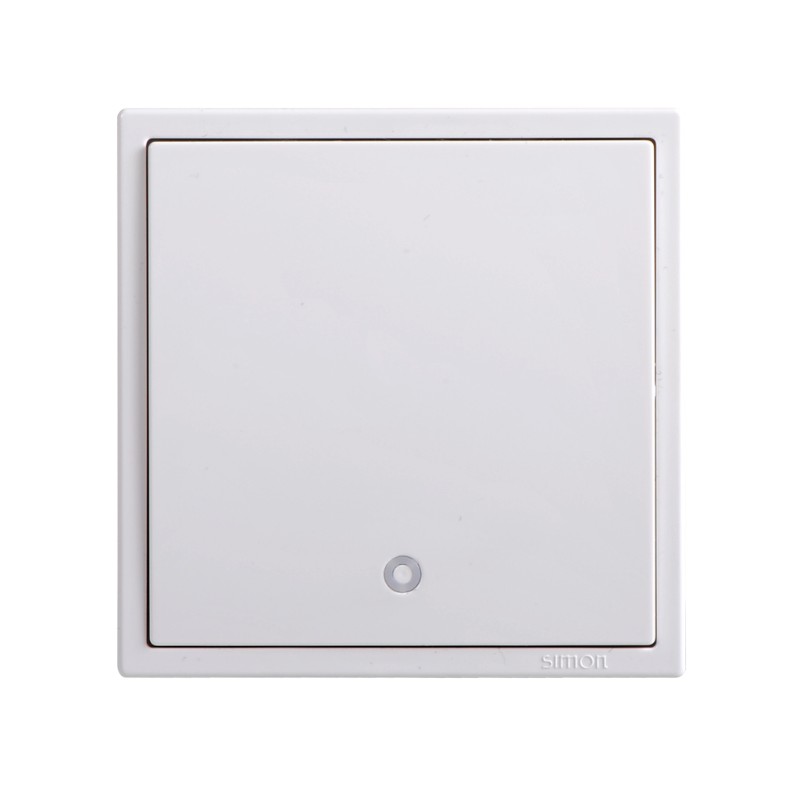

Module Công Tắc 32A Vuông Màu Trắng Đảo Chiều Có Đèn Led Simon I7 – mã 703224 là thiết bị điện cao cấp thuộc dòng Simon i7 Series, thương hiệu Simon đến từ Tây Ban Nha. Sản phẩm được thiết kế chuyên dụng cho thiết bị công suất lớn, yêu cầu độ an toàn cao, vận hành ổn định và độ bền lâu dài trong cả dân dụng và công trình chuyên nghiệp.

Tổng quan sản phẩm công tắc đảo chiều 32A Simon i7

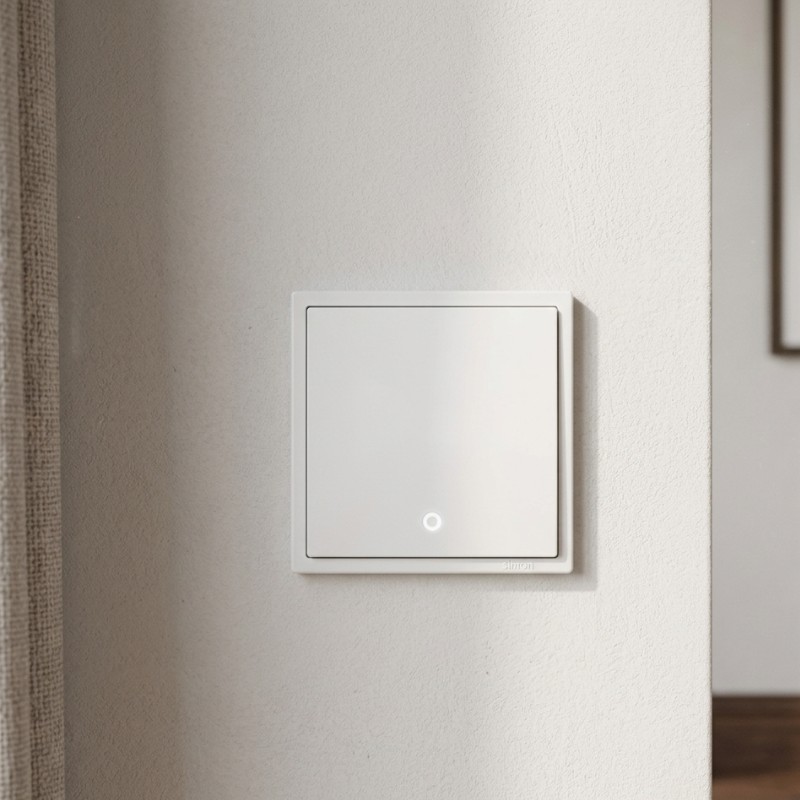

Công tắc Simon i7 nổi bật với thiết kế vuông hiện đại, lấy cảm hứng từ phím đàn piano châu Âu. Phiên bản công tắc đảo chiều 32A có đèn LED cho phép điều khiển thiết bị từ hai vị trí khác nhau, đồng thời giúp dễ dàng nhận biết trạng thái hoạt động trong điều kiện thiếu sáng.

• Thiết kế module vuông đồng bộ hệ Simon i7

• Đèn LED định vị an toàn, tiện lợi

• Dòng chịu tải lớn 32A – vận hành ổn định

Thông tin kỹ thuật chi tiết

• Tên sản phẩm: Module Công Tắc 32A Vuông Màu Trắng Đảo Chiều Có Đèn Led Simon I7

• Mã sản phẩm: 703224

• Tên gọi khác: Công tắc 2 chiều 32A

• Thương hiệu: Simon

• Xuất xứ / Sản xuất: China – Công nghệ Simon (Tây Ban Nha)

• Dòng sản phẩm: Thiết bị điện Simon Series i7

Thông số kỹ thuật

• Điện áp định mức: 220 – 250V ~

• Dòng điện chịu tải: 32A

• Cơ chế hoạt động: Công tắc đảo chiều (2 chiều)

• Đèn báo: LED định vị

• Chất liệu: Nhựa Polycarbonate (PC) cao cấp chống cháy

• Tiêu chuẩn bảo vệ: IP20

• Kiểu lắp đặt: Module ghép, bắt vít

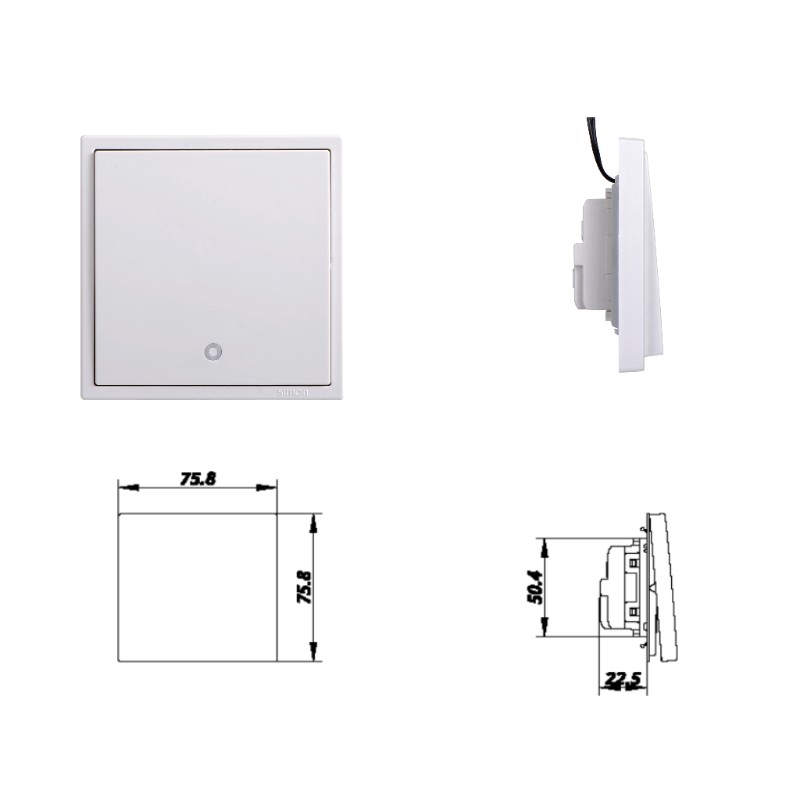

Kích thước

• Kích thước module: 75,8 mm × 75,8 mm

• Kích thước hoàn thiện (bao gồm khung): 86 mm × 86 mm

Lưu ý lắp đặt:

 Lắp đơn: sử dụng đế âm vuông 86×86

Lắp ghép nhiều module: bắt buộc dùng đế âm chuyên dụng của Simon i7 để đảm bảo an toàn và thẩm mỹ

Cấu tạo & nguyên lý hoạt động

Công tắc đảo chiều 32A Simon i7 sử dụng tiếp điểm dẫn điện chất lượng cao, cho khả năng đóng/ngắt mạch điện ổn định khi tải lớn, hạn chế phát sinh tia lửa điện. Cơ chế đảo chiều cho phép điều khiển cùng một thiết bị từ hai vị trí khác nhau – phù hợp cho các không gian rộng hoặc thiết bị cần kiểm soát linh hoạt.

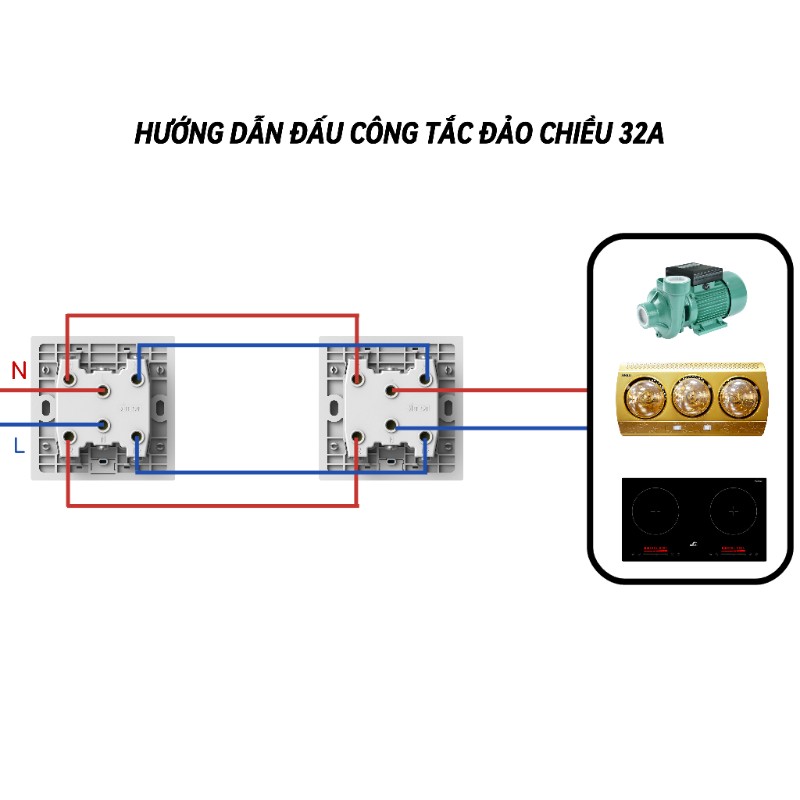

HƯỚNG DẪN LẮP ĐẶT & ĐẤU NỐI CÔNG TẮC ĐẢO CHIỀU 32A SIMON I7

1. Cấu trúc chân đấu nối

Công tắc là loại 6 chân, bao gồm:

• L, N: Nguồn cấp chính

• L1, L2: Chân đảo chiều

• N1, N2: Chân trung tính đảo chiều

2. Nguyên lý đấu nối 2 công tắc đảo chiều

Công tắc thứ nhất:

• Cấp dây lửa (L) vào chân L

• Cấp dây nguội (N) vào chân N

• Đấu L1 thông với L1 của công tắc thứ hai

• Đấu L2 thông với L2 của công tắc thứ hai

• Đấu N1 thông với N1 của công tắc thứ hai

• Đấu N2 thông với N2 của công tắc thứ hai

Công tắc thứ hai:

• Chân L và N đấu ra thiết bị cần điều khiển

Nguyên lý hoạt động:
Việc đảo trạng thái của bất kỳ công tắc nào cũng sẽ thay đổi mạch điện, cho phép bật/tắt thiết bị từ hai vị trí khác nhau.

3. Lưu ý an toàn khi lắp đặt

• Ngắt hoàn toàn nguồn điện trước khi thi công

• Sử dụng dây dẫn phù hợp tải 32A

• Siết chặt vít đấu dây để tránh phát nhiệt

• Nên lắp đặt bởi thợ điện kỹ thuật

Ưu điểm nổi bật của công tắc 32A Simon i7

• Chịu tải lớn 32A – dùng cho thiết bị công suất cao

• Thiết kế vuông hiện đại, đồng bộ hệ Simon i7

• Đèn LED định vị – an toàn khi sử dụng ban đêm

• Vật liệu chống cháy, độ bền cao

• Phù hợp cả dân dụng & công trình cao cấp

Ứng dụng thực tế

• Máy bơm công suất lớn

• Bình nóng lạnh

• Thiết bị công nghiệp nhỏ

• Nhà ở cao cấp, biệt thự

• Khách sạn, căn hộ dịch vụ, công trình kỹ thuật

Chính sách bán hàng & hỗ trợ

• Bảo hành: 3 năm chính hãng

• Giao hàng: Toàn quốc – hỗ trợ COD

• Thanh toán: Tiền mặt / Chuyển khoản

• Hotline tư vấn: 0986 510 501

• Email: quangvinhtech88@gmail.com

• Website: https://phanphoisimon.com

Kết luận

Module Công Tắc 32A Vuông Màu Trắng Đảo Chiều Có Đèn Led Simon I7 mã 703224 là giải pháp an toàn – bền bỉ – chuẩn kỹ thuật, phù hợp cho mọi công trình cần điều khiển thiết bị công suất lớn từ nhiều vị trí.
