Rơ le an toàn 12V DC chuyên dụng cho phao điện bồn nước, bảo vệ tối đa – tiết kiệm chi phí – lắp đặt nhanh chóng.

1. Giới thiệu tổng quan

Trong các hệ thống bơm nước gia đình, phao điện bồn nước thường được đấu trực tiếp với nguồn 220 VAC, tiềm ẩn rủi ro rò điện, chập cháy. Rơ le an toàn cho phao điện bồn nước 12V Siron SR‑SR11 ra đời để giải quyết triệt để vấn đề này. Với thiết kế relay an toàn 12V DC, SR‑SR11 cách ly hoàn toàn nguồn lưới, chỉ cấp tín hiệu 12 V cho phao, đảm bảo an toàn tuyệt đối cho người sử dụng và thiết bị.

2. Ưu điểm nổi bật

• An toàn tối đa: Toàn bộ phao điện hoạt động ở 12 V DC, loại bỏ nguy cơ điện giật, rò điện dưới nước.

• Tiết kiệm dây dẫn: Chạy tín hiệu 12 V cho phao, không cần đi dây điện 220 V dài, giảm hao hụt và chi phí vật liệu.

• Lắp đặt nhanh chóng: Thiết kế dạng thanh ray DIN 35 mm chuẩn công nghiệp, dễ dàng gắn trong tủ điện.

• Bảo hành dài hạn: Lên đến 24–30 tháng, yên tâm bảo trì, sửa chữa.

3. Thông số kỹ thuật chính

4. Cấu tạo & Nguyên lý hoạt động

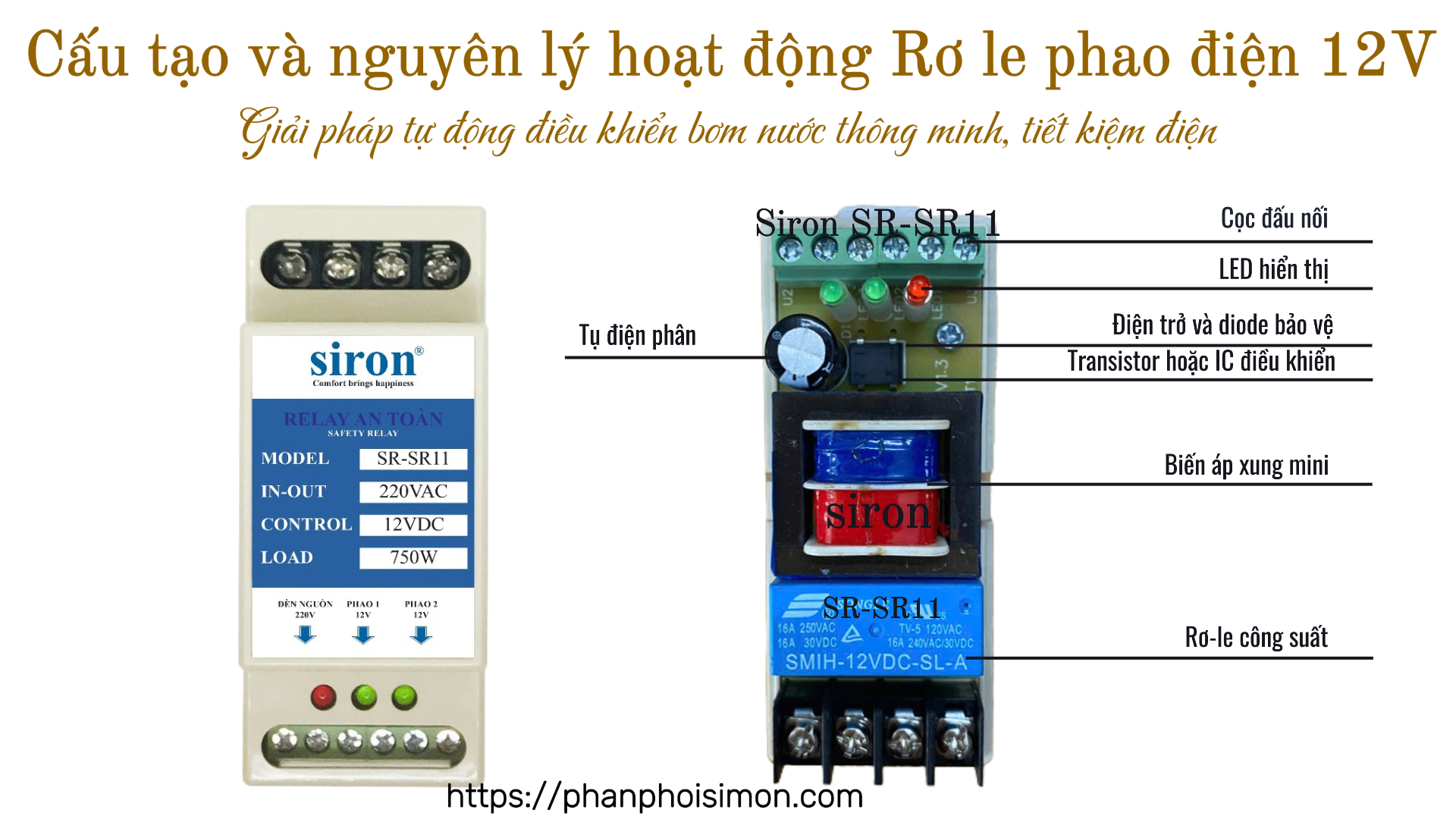

1. Cấu tạo Rơ le an toàn cho phao điện bồn nước 12V Siron SR-SR11 bao gồm:

• Rơ-le công suất :
  Chịu tải cao đến 16A – 250VAC, dùng để đóng/ngắt nguồn điện tải (máy bơm, motor, đèn...).
• Biến áp xung mini:
  Chuyển đổi điện áp 220VAC sang 12VDC, cấp nguồn ổn định cho toàn bộ mạch điều khiển.
• Tụ điện phân:
  Dung lượng phổ biến 470µF – 1000µF/25V, giúp lọc nhiễu và ổn định điện áp DC.
• Transistor hoặc IC điều khiển:
  Nhận tín hiệu từ phao điện, khuếch đại và điều khiển cuộn coil của rơ-le đóng/ngắt.
  (Thường dùng transistor C945/A1015 hoặc IC LM393, ULN2003.)
• LED hiển thị:
• LED xanh: báo có nguồn.
• LED đỏ: báo rơ-le đang hoạt động (máy bơm đang chạy).
• Cọc đấu nối:
  Dạng vặn vít chắc chắn, dùng để đấu dây nguồn 12VDC, phao điện/cảm biến, và nguồn ra tải (NO/COM).
• Điện trở & diode bảo vệ:
  Giới hạn dòng, chống ngược điện áp khi rơ-le nhả, bảo vệ linh kiện khỏi hư hỏng.

2. Nguyên lý hoạt động:

• Khi mực nước xuống thấp, phao điện kích hoạt rơ le → rơ le đóng mạch → bật máy bơm.

• Khi nước đầy, phao điện ngắt tín hiệu → rơ le ngắt mạch → tắt máy bơm.

Tất cả quá trình này diễn ra hoàn toàn tự động, giúp bạn yên tâm không phải canh nước thủ công.

5. Hướng dẫn lắp đặt nhanh

1. Gắn rơ le lên thanh ray DIN 35 mm trong tủ điện.

2. Đấu nguồn 220 VAC vào chân (7) (8) (thực hiện bởi điện công nghiệp có chuyên môn).

3. Kết nối đầu ra tải (máy bơm hoặc contactor) vào chân (9) (10) của rơ le.

4. Nối dây tín hiệu phao từ bể mái vào chân (5)(6) và bể ngầm vào các chân (1)(2) của rơ le. hoặc nếu chỉ có 1 phao thì nối thẳng vào chân (1) và Chân (6)

5. Kiểm tra hoạt động.

6. Ứng dụng thực tiễn

• Nhà dân dụng: Bể ngầm + bể mái, đảm bảo bơm tự động, tránh nguy cơ tràn hay cạn khô.

• Công trình nhỏ & biệt thự: Hệ thống 2 phao, quản lý linh hoạt, bảo trì đơn giản.

• Tòa nhà văn phòng nhỏ: Giảm thiểu rủi ro điện, dễ dàng giám sát tình trạng phao qua đèn báo.

7. Tại sao nên chọn Siron SR‑SR11?

• Thương hiệu uy tín: Siron – chuyên thiết bị điện an toàn, ứng dụng rộng rãi tại Việt Nam.

• Giá hợp lý, kèm chế độ bảo hành dài hạn.

• Hỗ trợ kỹ thuật: Tư vấn lắp đặt và hướng dẫn vận hành chi tiết.

8. Kết luận & Liên hệ

Rơ le an toàn cho phao điện bồn nước 12V Siron SR‑SR11 là giải pháp tối ưu cho mọi hệ thống bơm nước dân dụng và công nghiệp nhẹ. An toàn – tiết kiệm – bền bỉ.
