Sơ đồ hướng dẫn đấu công tắc đảo chiều bóng đèn cầu thang, hành lang 1 dây đảo

Sơ đồ đấu nối công tắc đảo chiều cầu thang 1 dây đảo

Công tắc đảo chiều được sử dụng phổ biến trong hệ thống chiếu sáng cầu thang, cho phép điều khiển bật/tắt đèn từ nhiều vị trí khác nhau. Bài viết này sẽ hướng dẫn bạn cách đấu nối công tắc đảo chiều cầu thang 1 dây đảo một cách chi tiết và dễ hiểu.

Nguyên lý hoạt động của công tắc đảo chiều

Công tắc đảo chiều hoạt động dựa trên nguyên lý đóng ngắt mạch điện. Khác với công tắc thông thường chỉ có hai tiếp điểm, công tắc đảo chiều có ba tiếp điểm. Khi bật công tắc ở vị trí thứ nhất, mạch điện được đóng và đèn sáng. Khi bật công tắc ở vị trí thứ hai, mạch điện được ngắt và đèn tắt. Việc sử dụng hai công tắc đảo chiều cho phép điều khiển đèn từ hai điểm khác nhau.

Ưu điểm của sử dụng công tắc đảo chiều cầu thang

• Tiện lợi: Điều khiển đèn từ nhiều vị trí, đặc biệt hữu ích cho cầu thang.
• An toàn: Không cần phải đi xuống cầu thang để tắt đèn.
• Tiết kiệm điện năng: Chỉ cần bật đèn khi cần thiết.

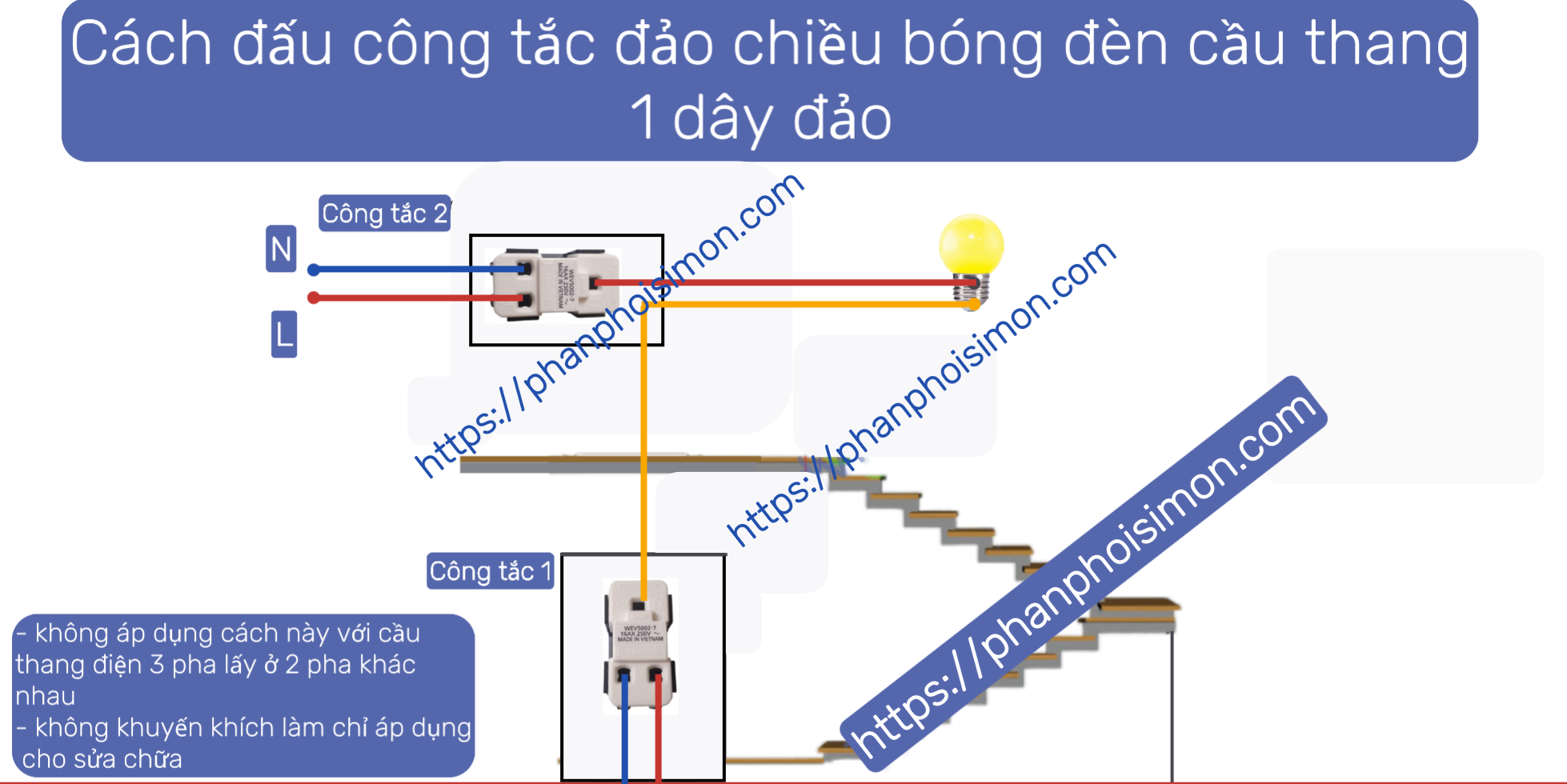

Sơ đồ đấu nối công tắc đảo chiều cầu thang 1 dây đảo

Sơ đồ đấu nối công tắc đảo chiều cầu thang 1 dây đảo khá đơn giản. Dưới đây là sơ đồ minh họa:

Lưu ý:

• Cần đảm bảo ngắt nguồn điện trước khi tiến hành đấu nối.
• Sử dụng các loại dây dẫn có tiết diện phù hợp với công suất của bóng đèn.
• Kiểm tra kỹ các kết nối trước khi cấp nguồn điện.
• không áp dụng cách này với cầu thang điện 3 pha lấy ở 2 pha khác nhau.
• không khuyến khích làm mới chỉ áp dụng cho sửa chữa.
• Nếu không tự tin thực hiện, hãy liên hệ với thợ điện chuyên nghiệp.

Những lưu ý khi lựa chọn và sử dụng công tắc đảo chiều

Khi lựa chọn công tắc đảo chiều, cần lưu ý đến các yếu tố sau:

• Công suất: Chọn công tắc có công suất phù hợp với công suất của bóng đèn.
• Chất lượng: Chọn công tắc từ các thương hiệu uy tín để đảm bảo độ bền và an toàn.
• Kiểu dáng: Chọn công tắc có kiểu dáng phù hợp với thiết kế nội thất.

Trong quá trình sử dụng, cần thường xuyên kiểm tra các kết nối để đảm bảo an toàn và hiệu quả.

Kết luận

Việc đấu nối công tắc đảo chiều cầu thang 1 dây đảo khá đơn giản nếu bạn làm theo đúng hướng dẫn. Tuy nhiên, nếu bạn không có kinh nghiệm về điện, hãy liên hệ với thợ điện chuyên nghiệp để đảm bảo an toàn.
