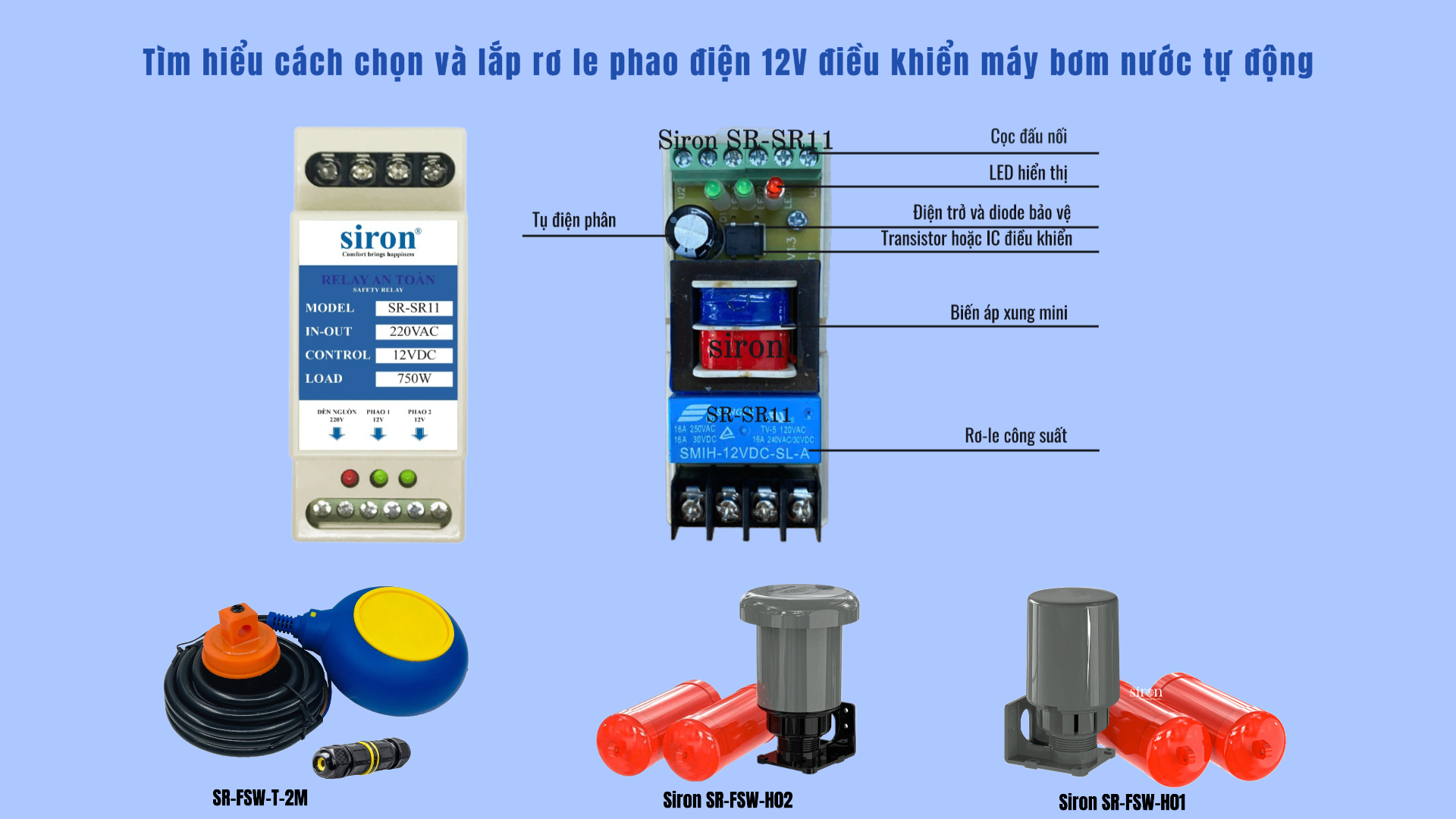

Cách chọn và lắp rơ le phao điện 12V điều khiển máy bơm nước tự động

Bạn muốn hệ thống bơm nước gia đình tự động bật/tắt, chống tràn – chống cạn, đồng thời an toàn tuyệt đối khi lắp đặt gần bồn nước? Dùng rơ le phao điện 12V là giải pháp đơn giản, hiệu quả và an toàn — vì điện điều khiển chỉ 12V DC, không đưa 220V trực tiếp lên phao. Bài viết này hướng dẫn bạn cách chọn rơ le phù hợp và các bước lắp đặt an toàn, dễ làm cho người dùng hộ gia đình hoặc thợ điện cơ bản.

Tại sao nên dùng rơ le phao điện 12V cho máy bơm nước?

• An toàn: điện điều khiển chỉ 12V, giảm nguy cơ rò điện khi lắp gần nước.

• Tự động hóa đơn giản: rơ le nhận tín hiệu phao, đóng/ngắt nguồn máy bơm theo mực nước.

• Bảo vệ máy bơm: tránh chạy khô (cháy motor) và ngăn tràn bể trên.

• Lắp đặt dễ dàng: tương thích với phao điện kín nước dạng dây phổ biến và nguồn.

1. Tiêu chí chọn rơ le phao điện 12V phù hợp

Trước khi mua, hãy kiểm tra các yếu tố sau:

1.1 Công suất chịu tải

• Xác định công suất (W) hoặc dòng (A) của máy bơm.

• Chọn rơ le có công suất/dòng chịu tải lớn hơn máy bơm (hoặc dùng contactor trung gian nếu máy bơm công suất lớn).
  Ví dụ: máy bơm nhỏ <1000W có thể dùng rơ le 10–16A; máy bơm lớn cần contactor 25–40A.


1.2 Điện áp điều khiển & nguồn 12V

• Đảm bảo rơ le cung cấp/nhận 12VDC cho phao.


1.3 Tính năng an toàn

• Có cách ly giữa mạch 220V và mạch 12V.

• Có đèn báo trạng thái (nguồn/phao/bơm) để kiểm tra nhanh.


1.4 Vỏ, chống ẩm và thương hiệu

• Nếu lắp ngoài hoặc nơi ẩm ướt, chọn loại vỏ kín, chuẩn IP hoặc để vào tủ kín.

• Mua hàng chính hãng, có bảo hành và hướng dẫn kỹ thuật rõ ràng (ví dụ sản phẩm Siron SR-SR11 chính sách bảo hành rõ ràng đổi mới 30 tháng).

2. Chuẩn bị trước khi lắp đặt

Dụng cụ cần có: đồng hồ vạn năng, tua vít, kìm, băng keo cách điện, ống ruột gà/ống gen bảo vệ dây, aptomat (MCB/RCCB).
Nguyên tắc an toàn: luôn tắt nguồn tổng trước khi thao tác; nếu không rành, gọi thợ điện có chứng chỉ.

3. Hướng dẫn lắp rơ le phao điện 12V — các bước cơ bản

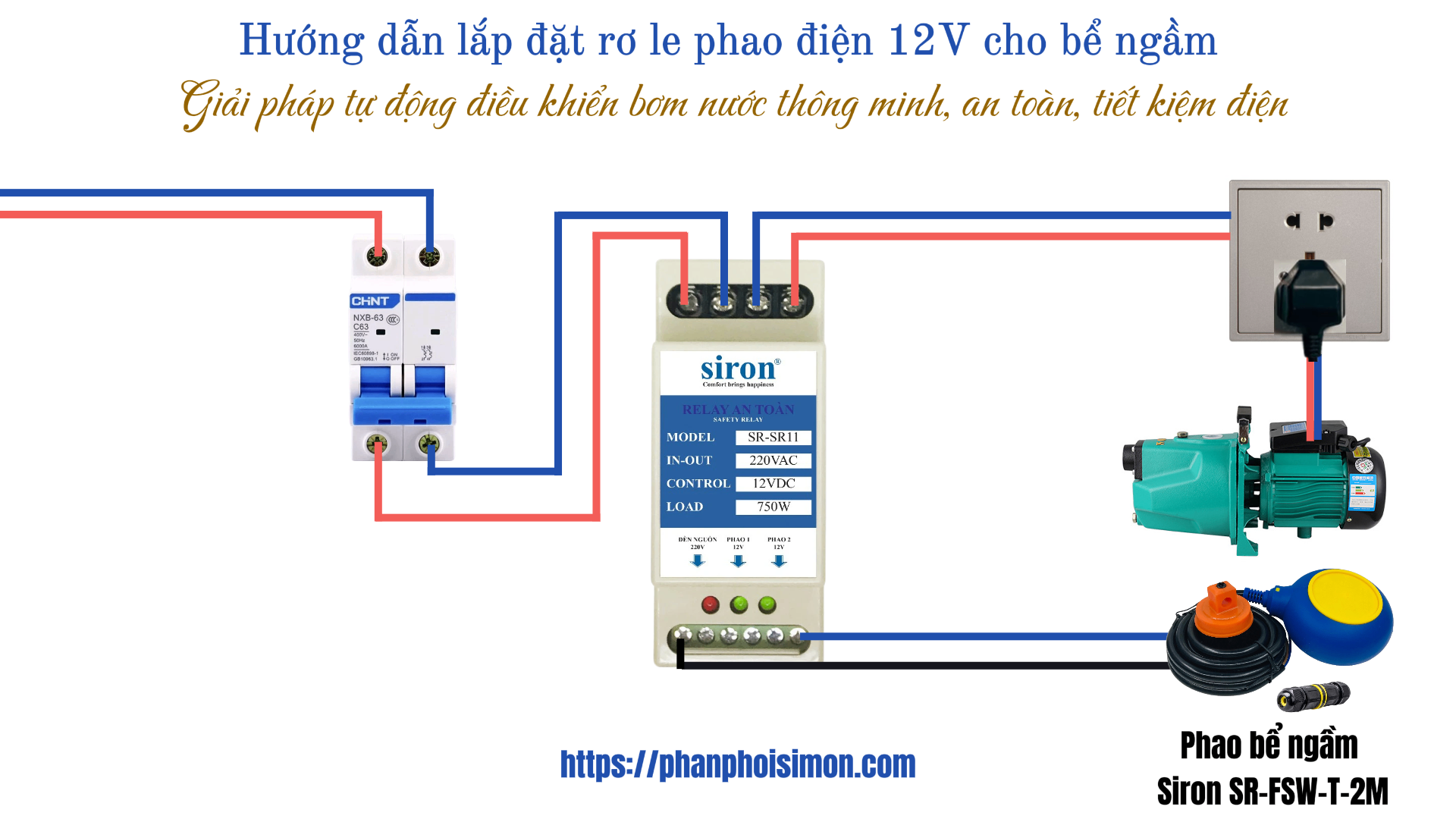

Hướng dẫn lắp đặt rơ le phao điện 12V cho bể ngầm

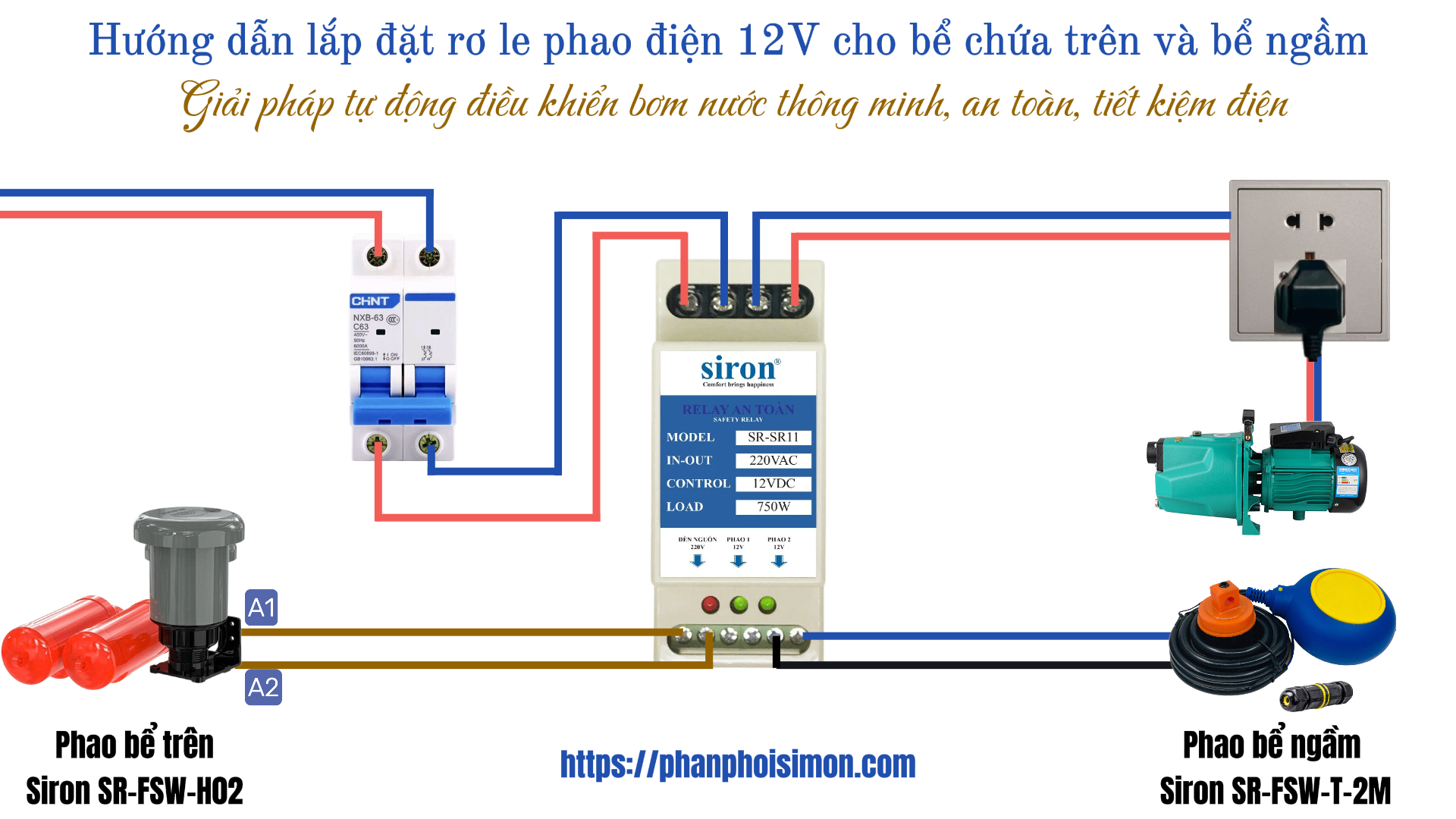

Hướng dẫn lắp đặt rơ le phao điện 12V cho bể ngầm và bồn chứa nước trên mái

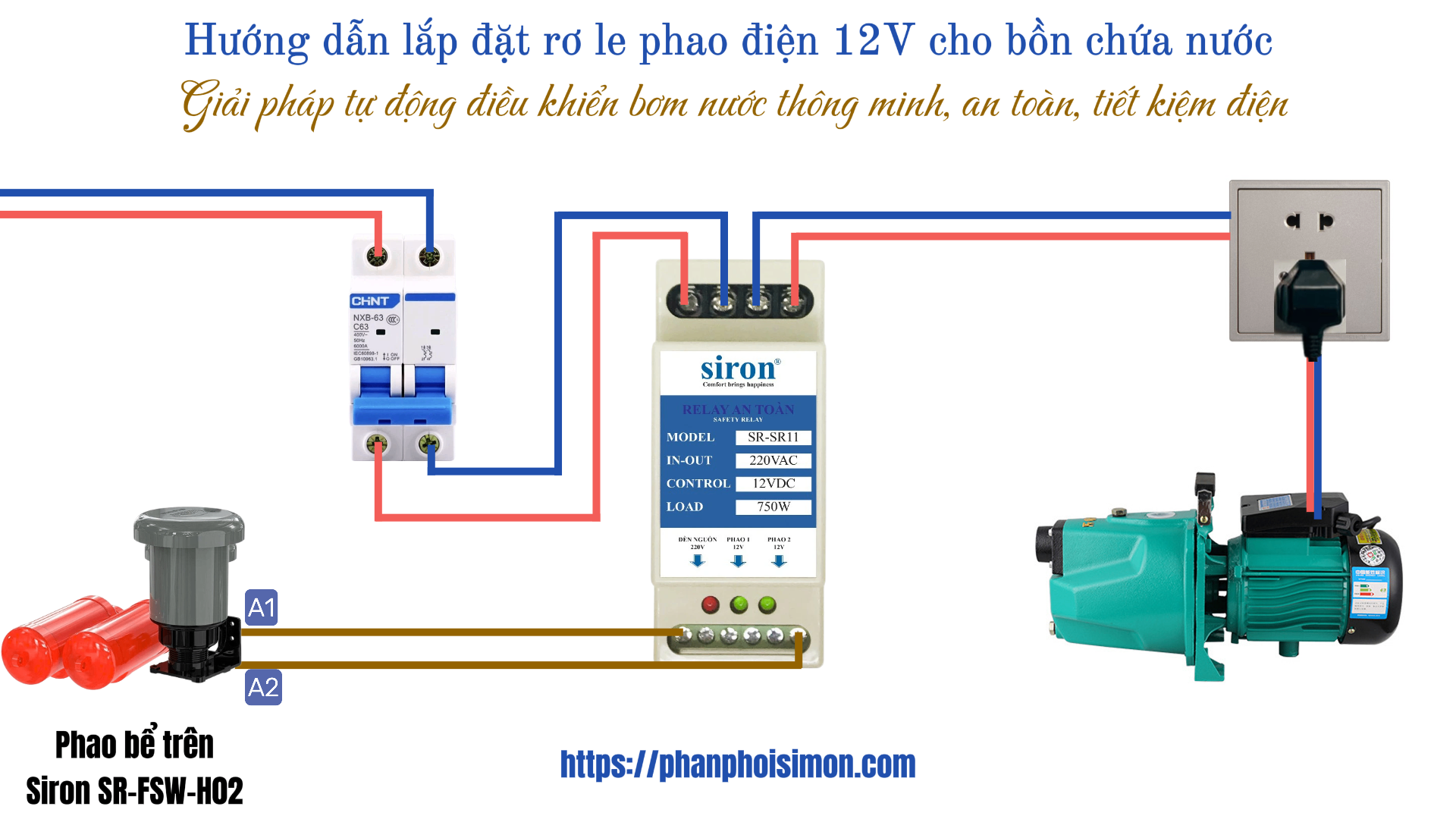

Hướng dẫn lắp đặt rơ le phao điện 12V cho bồn nước chứa trên

Lưu ý: sơ đồ dưới là mô tả tổng quan. Luôn tuân thủ sơ đồ đấu nối cụ thể của rơ le bạn mua.

1. Đấu dây:

Để rơ-le phao điện 12v hoạt động đúng chức năng chống cạn – chống tràn, bạn có thể đấu dây theo hướng dẫn chi tiết dưới đây:

• Cấp nguồn 220V đầu vào:

  • Dây L (pha) và N (trung tính) được cấp vào đầu trên của aptomat 2 pha.

  • Dây L đấu vào cọc L trên aptomat, dây N đấu vào cọc N tương ứng.

• Nguồn ra từ aptomat:

  • Lấy đầu ra từ aptomat đấu vào chân số 7 và 8 của rơ-le (đầu vào tải).

• Nguồn ra điều khiển máy bơm:

  • Từ chân số 9 và 10 của rơ-le, đấu dây ra ổ cắm hoặc máy bơm nước.

  • Khi rơ-le đóng, điện 220V sẽ được cấp đến máy bơm để hoạt động.

• Đấu phao chống cạn:

  • Đấu phao chống cạn (bể ngầm, giếng khoan) vào chân số 1 và 2 của rơ-le.

  • Khi nước cạn, phao ngắt → rơ-le ngắt tải → máy bơm dừng, tránh cháy bơm.

• Đấu phao chống tràn:

  • Đấu phao chống tràn (bể trên, bồn chứa) vào chân số 5 và 6 của rơ-le.

  • Khi nước đầy, phao ngắt → rơ-le nhả → máy bơm dừng, tránh tràn nước.


2. Kiểm tra hoạt động:

• Khi mực nước thấp → máy bơm tự bật

• Khi nước đầy → máy bơm tự tắt

3. Lưu ý khi lắp đặt:

• Đảm bảo nguồn điện 220V và 12VDC được cách ly an toàn.

• Dây phao điện nên dùng dây đôi chống nhiễu, bọc cách điện tốt.

• Kiểm tra kỹ chiều hoạt động của phao (đóng/ngắt) trước khi vận hành chính thức.

4. Lưu ý khi sử dụng để tăng độ bền và an toàn

• Không để rơ le trực tiếp chịu mưa, đặt trong hộp kín.

• Vệ sinh phao định kỳ (loại bỏ rong rêu, cặn).

• Kiểm tra tiếp điểm rơ le sau 6–12 tháng; nếu tiếp điểm bị ăn mòn/nhảy dính, thay relay.

• Không dùng rơ le nhỏ để cắt bơm có công suất lớn — sử dụng contactor làm bộ phận cắt chính.

• Luôn có aptomat chống giật (RCCB) cho toàn bộ hệ thống bơm.

5. Gợi ý sản phẩm — rơ le an toàn Siron SR-SR11

Nếu bạn cần gợi ý sản phẩm đáng tin cậy, tham khảo: Rơ le an toàn cho phao điện bồn nước 12V — Siron SR-SR11. Đây là loại rơ le được nhiều gia đình tin dùng vì cách ly 12V an toàn, thiết kế gọn, dễ lắp và có đèn báo trạng thái — phù hợp cho hệ thống bồn mái và bể ngầm.
👉 Xem chi tiết và mua tại: https://phanphoisimon.com/san-pham/ro-le-an-toan-cho-phao-dien-bon-nuoc-12v-siron-sr-sr11

6. Kết luận

Việc chọn đúng rơ le phao điện 12V và lắp đặt đúng kỹ thuật giúp hệ thống máy bơm nhà bạn hoạt động an toàn — tự động — bền bỉ. Nếu bạn cần giải pháp an toàn, dễ lắp và bảo hành chính hãng, tham khảo ngay Rơ le Siron SR-SR11 hoặc liên hệ đội kỹ thuật tại phanphoisimon.com để được tư vấn lắp đặt phù hợp.
