Sơ Đồ Nguyên Lý Tủ Điện Điều Khiển Bơm Nước 1 Pha Hoặc 3 Pha Chống Cạn An Toàn Tuyệt Đối

Sơ đồ nguyên lý tủ điều khiển bơm nước 1 pha hoặc 3 pha có chống cháy máy bơm và Rơ Le đổi nguồn 12v cho phao điện

Tủ điều khiển bơm nước 1 pha Hoặc 3 pha là một thiết bị quan trọng trong các hệ thống cấp nước tự động. Thiết bị này không chỉ đơn giản điều khiển hoạt động của máy bơm mà còn tích hợp nhiều tính năng bảo vệ, đảm bảo an toàn và hiệu quả hoạt động. Bài viết này sẽ đi sâu vào phân tích sơ đồ nguyên lý hoạt động của một tủ điều khiển bơm nước 1 pha hoặc 3 pha, đặc biệt nhấn mạnh vào chức năng chống cháy máy bơm và rơ le đổi nguồn 12V cho phao điện.

Cấu tạo của tủ điều khiển

Một tủ điều khiển bơm nước 1 pha hay 3 pha tiêu chuẩn thường bao gồm các thành phần chính sau:

• Máy bơm nước 1 pha hoặc 3 pha: Đây là trái tim của hệ thống, chịu trách nhiệm bơm nước.
• Phao điện: Cảm biến mực nước, báo hiệu cho tủ điều khiển khi mực nước đạt mức cao hoặc thấp.
• Van cảm biến dòng chảy: Điều khiển máy bơm bật/tắt một cách chính xác và an toàn Chống Cháy Bơm (Chống Cạn) Hiệu Quả Cao.
• Rơ le đổi nguồn 12V: Cung cấp nguồn 12V cho phao điện, đảm bảo hoạt động ổn định và an toàn tuyệt đối.
• Rơ le thời gian luân phiên: Cho phép hệ thống hoạt động theo chu kì cài đặt Và khởi động lại bơm 1 cách thông minh.
• Khởi động từ: Bật tắt cho máy bơm có công xuất lớn an toàn và hiệu quả.

Nguyên lý hoạt động

Nguyên lý hoạt động của tủ điều khiển dựa trên tín hiệu từ phao điện. Khi mực nước xuống thấp hơn mức đặt sẵn, phao điện sẽ gửi tín hiệu đến tủ điều khiển. Tủ điều khiển sẽ kích hoạt rơ le trạng thái rắn, từ đó cấp nguồn cho máy bơm và bắt đầu bơm nước. Van cảm biến dòng chảy sẽ giám sát máy bơm xem có nước hay không để hệ thống bơm hoạt động hoặc dừng.

Khi mực nước đạt mức cao, phao điện sẽ gửi tín hiệu tắt máy bơm.

Rơ le đổi nguồn 12V có vai trò quan trọng trong việc cung cấp nguồn điện ổn định và an toàn cho phao điện. Việc sử dụng nguồn 12V giúp giảm thiểu nguy cơ rò rỉ điện và tăng tuổi thọ của phao điện.

Rơ le thời gian luân phiên có vai trò khởi động lại máy bơm kiểm tra xem nguồn nước đã có trở lại hay chưa theo thời gian cài đặt.

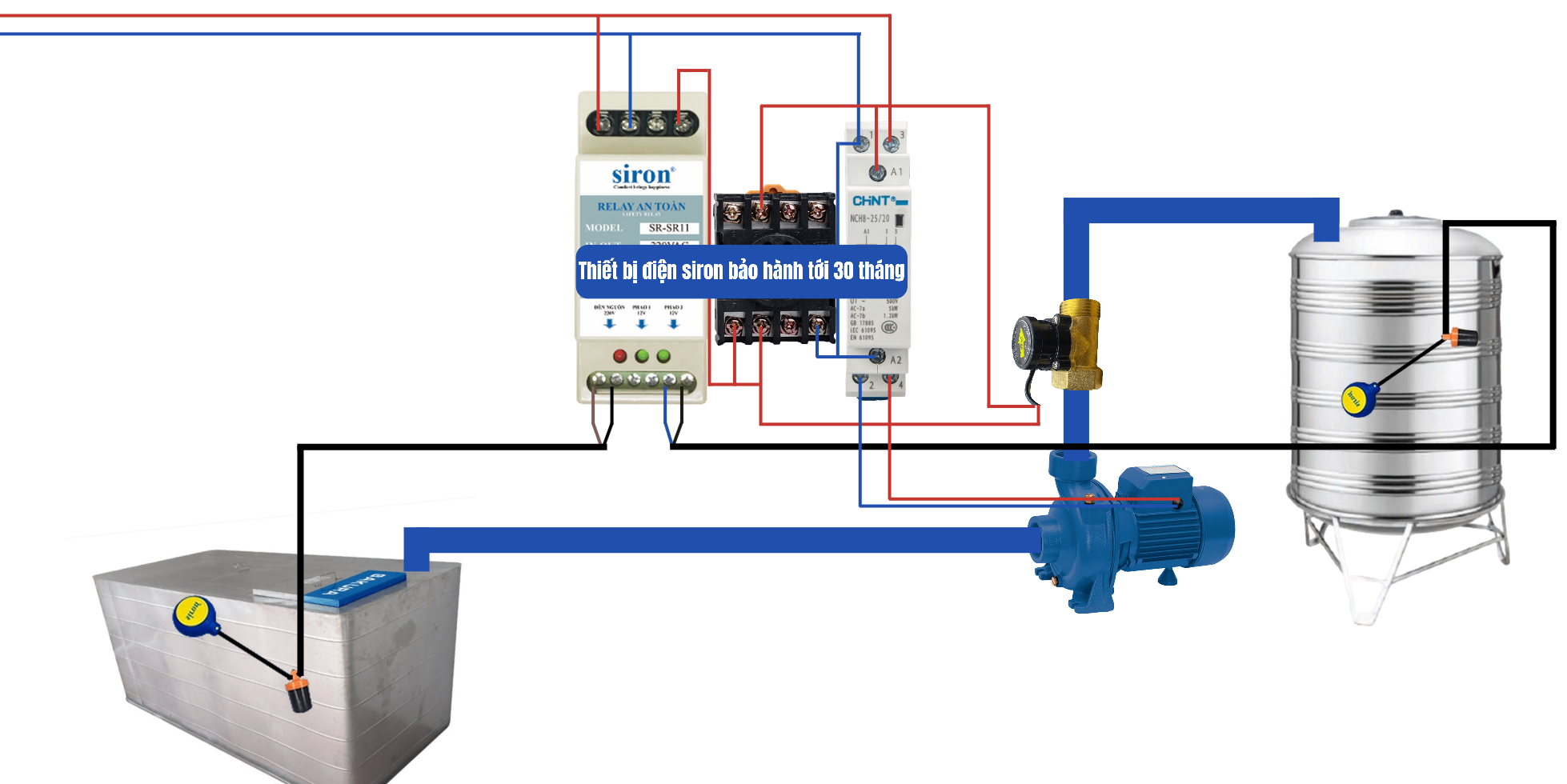

Sơ đồ nguyên lý

Ứng dụng

Tủ điều khiển bơm nước 1 pha được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm:

• Cấp nước sinh hoạt gia đình: Tự động hóa quá trình cấp nước cho nhà ở, đảm bảo nguồn nước luôn sẵn có.
• Cấp nước cho các tòa nhà: Điều khiển hệ thống cấp nước cho các tòa nhà cao tầng, đảm bảo áp lực nước ổn định.
• Cấp nước cho nông nghiệp: Tự động tưới tiêu cho cây trồng, tiết kiệm nước và nhân công.
• Hệ thống xử lý nước thải: Điều khiển bơm nước trong các hệ thống xử lý nước thải.

Lợi ích sử dụng tủ điều khiển bơm nước tự động

Sử dụng tủ điều khiển bơm nước 1 pha hoặc 3 pha mang lại nhiều lợi ích:

• Tự động hóa: Giảm thiểu sự can thiệp của con người, tiết kiệm thời gian và công sức.
• An toàn: Các tính năng bảo vệ như rơ le nhiệt giúp ngăn ngừa cháy máy bơm và đảm bảo an toàn cho người sử dụng.
• Hiệu quả: Điều khiển chính xác lượng nước bơm, tiết kiệm năng lượng và nước.
• Tuổi thọ cao: Bảo vệ máy bơm khỏi các sự cố quá tải, kéo dài tuổi thọ của máy bơm.

Kết luận

Tủ điều khiển bơm nước 1 pha với chức năng chống cháy máy bơm và rơ le đổi nguồn 12V cho phao điện là một giải pháp hiệu quả và an toàn cho các hệ thống cấp nước tự động. Việc hiểu rõ sơ đồ nguyên lý hoạt động của thiết bị này giúp người dùng vận hành và bảo trì hệ thống một cách tốt nhất.
